onsemi Modules convertisseurs NPC à 3 niveaux NXH600N10x

Les modules convertisseurs à 3 niveaux au point neutre bloqué (NPC) NXH600N10x d'onsemi  sont des modules d'alimentation dans le F5BP contenant un convertisseur à trois niveaux au point neutre bloqué de type I. Les modules d'alimentation haute performance NXH600N10x sont optimisés pour les applications industrielles et les applications d'énergie renouvelable. Ces modules intègrent des transistors bipolaires à grille isolée (IGBTs) à tranchée de type field stop et des diodes à récupération rapide (FRD) pour offrir des pertes de conduction et de commutation réduites, permettant ainsi aux concepteurs d'obtenir une haute efficacité, ainsi qu'une puissance et une fiabilité supérieures. Les modules  supportent des tensions de blocage de 1 000 V ou 1 050 V et sont dotés d'une thermistance intégrée pour lasurveillance de température qui prend en charge les conceptions de systèmes évolutifs. Une construction robuste, un encombrement réduit et une haute fiabilité rendent des modules NXH600N10x d'onsemi  idéaux pour les environnements exigeants tels que les convertisseurs solaires, les entraînements à moteur et les systèmes de stockage d'énergie.

Caractéristiques

  • module convertisseur à 3 niveaux au point neutre bloqué de type I
  • IGBTs à arrêt de champ de 7e génération 1 050 V ou à arrêt de champ de 4e génération 1 000 V
  • Configuration à faible induction
  • Broches soudables et à insertion par pression
  • Thermistance NTC intégrée
  • Sans plomb, sans halogénure et conforme à la directive RoHS

Applications

  • Systèmes de stockage d'énergie
  • Convertisseurs solaires
  • Systèmes d'alimentation électrique sans interruption (ASI)

Caractéristiques techniques

  • Options de tension collecteur-émetteur de 1 000 V ou 1 050 V
  • Tension de test d'isolation de 4 800 VRMS
  • Inductance parasite de 15 nH
  • Couple de connexion de borne : 3 Nm à 5 Nm (M5, à vis)
  • Tension maximale grille-émetteur : ±20 V
  • Tension transitoire grille-émetteur maximale : 30 V
  • Ligne de fuite
    • 17,46 mm de la borne au dissipateur thermique
    • 6,48 mm d'une borne à l'autre
  • Distance d'isolement
    • 15,62 mm de la borne au dissipateur thermique
    • 5,05 mm d'une borne à l'autre
  • Indice de suivi comparatif (CTI) >600
  • Plage de température de fonctionnement de jonction de -40 °C à +175 °C
  • Plage de température de fonctionnement de -40 °C à +150 °C en conditions de commutation

Fiche technique

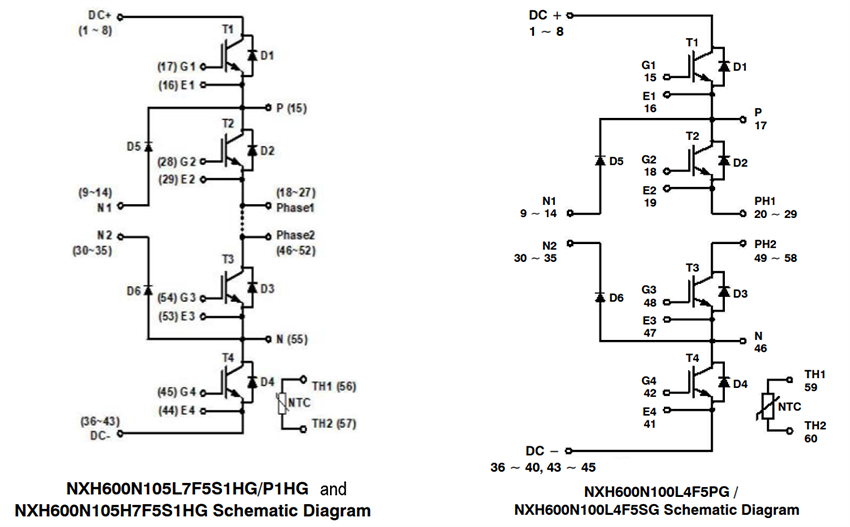

Schéma
