onsemi MOSFET de puissance monocanal N NVMFWS003N10MC

Les MOSFET de puissance monocanal N NVMFWS003N10MC d'onsemi offrent un courant de drain continu de 169 A, une RDS (ON) de 3,1 mΩ à 10 V et une tension drain-source de 100 V. Le NVMFWS002N10MCL est disponible en boîtier plat à broches de 5 mm x 6 mm développé pour des conceptions compactes et efficaces. Le MOSFET homologué AEC-Q101 d'onsemi est compatible PHPP et idéal pour les applications automobiles.

Caractéristiques

  • Faible empreinte (5 mm x 6 mm) pour une conception compacte
  • Faible RDS (on) pour minimiser les pertes de conduction
  • Faibles QG et capacité pour minimiser les pertes de conduction
  • Produit à flanc mouillable
  • Certifiés AEC-Q101 et compatibles PHPP
  • Sans plomb, sans halogène/sans BFR, sans béryllium et conforme à la directive RoHS

Applications

  • Systèmes 48 V
  • Alimentations de commutation
  • Protection d'inversion de la batterie
  • Commutateurs (pilote côté haut, pilote côté bas, ponts en H, etc.)

Caractéristiques techniques

  • Courant de drain continu maximal 169 A
  • RDS (ON) maximum de 3,1 mΩ à 10 V ou 3,8 mΩ à 4,5 V
  • Tension drain-source de 100 V
  • Tension grille-source de ±20 V
  • Courant de drain pulsé de 900 A
  • Plage de température de jonction de fonctionnement et de stockage de -55 °C à +175 °C

Application standard

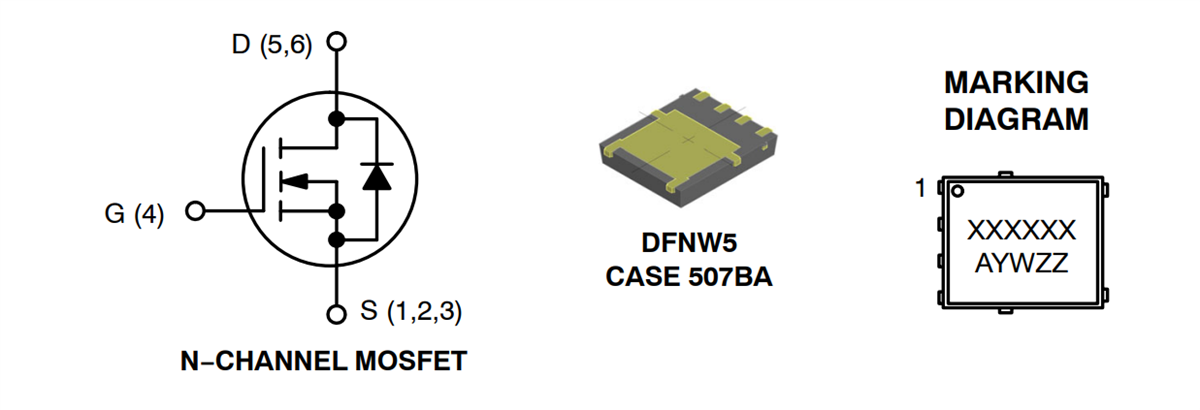

Schéma du circuit d'application - onsemi MOSFET de puissance monocanal N NVMFWS003N10MC
