onsemi Portes logiques OR à 2 entrées doubles NL27WZ32
onsemi NL27WZ32 Dual 2-Input OR Logic Gates are high-performance dual 2-input OR gates operating from a 1.65V to 5.5V supply and a wide -55°C to +125°C temperature range. These devices reduce system power requirements with near-zero static supply current. The onsemi NL27WZ32 dual buffers provide reliable logical operations, making the devices key components in many electronic designs.
Caractéristiques
- Conçues pour une exploitation de 1,65 à 5,5 V en tension continue VCC
- 2,5 ns tPD à VCC = 5 V standard
- Tolérance aux surtensions d’entrées/sorties jusqu’à 5,5 V
- Circuit IOFF offrant une protection de mise hors tension partielle
- Source/dissipateur de 24 mA à 3,0 V
- Performances de verrouillage de ±100 mA
- Plage de température de fonctionnement de -55 °C à +125 °C
- Disponible en boîtiers US8, UDFN8 et UQFN8
- Complexité de la puce à <100 FET
- Le courant d’alimentation statique quasi nul réduit considérablement les exigences de puissance du système
- Niveau de sensibilité à l'humidité (MSL) 1
- Indice d'inflammabilité UL 94 V-0
- Suffixe -Q pour l’automobile et d’autres applications nécessitant un site unique et des exigences de changement de contrôle, certifié AEC-Q100 et compatible PPAP
- Sans plomb, sans halogène/RFB et conforme à la directive RoHS
Applications
- Opérations logiques de base
- Traitement de données
- Logique de contrôle
- Circuits arithmétiques
- Combinaisons uniques
- Machines d’état
- Applications de détection
- Détection de défaut
- Communication des données
Symbole logique

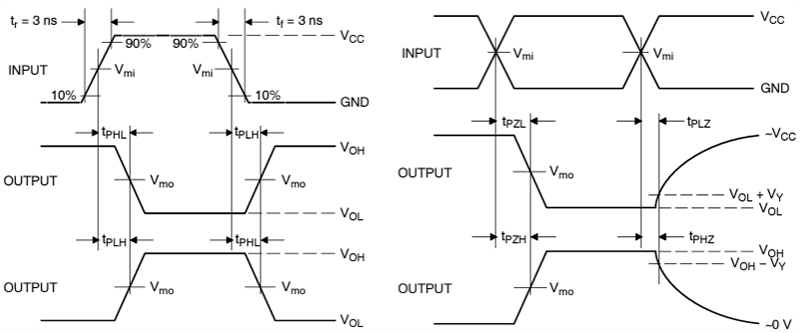

Signaux de commutation
Publié le: 2024-10-25
| Mis à jour le: 2024-12-27
