onsemi Doubles convertisseurs NL27WZ04
onsemi NL27WZ04 Dual Inverters are high-performance dual inverters operating from a 1.65V to 5.5V supply in a -55°C to +125°C temperature range. High-impedance TTL-compatible inputs significantly reduce current loading to input drivers, while TTL-compatible outputs offer improved switching noise performance. The onsemi NL27WZ04 dual inverters' low power consumption and fast switching capabilities make it suitable for a wide range of digital applications.
Caractéristiques
- Conçus pour une exploitation de 1,65 à 5,5 V en tension continue VCC
- 2,0 ns tPD à VCC = 5 V standard
- Tolérance aux surtensions d’entrées/sorties jusqu’à 5,5 V
- Circuit IOFF offrant une protection de mise hors tension partielle
- Dissipateur 32 mA à 4,5 V
- Performances de verrouillage de ±100 mA
- Plage de température de fonctionnement de -55 °C à +125 °C
- Disponibles en boîtiers SC-88, SC-74 et UDFN6
- Complexité de la puce à <100 FET
- Le courant d’alimentation statique quasi nul réduit considérablement les exigences de puissance du système
- Niveau de sensibilité à l'humidité (MSL) 1
- Indice d'inflammabilité UL 94 V-0
- Suffixe -Q pour l’automobile et d’autres applications nécessitant un site unique et des exigences de changement de contrôle, certifié AEC-Q100 et compatible PPAP
- Sans plomb, sans halogène/RFB et conforme à la directive RoHS
Applications
- Inversion du signal
- Conditionnement de signal
- Circuits logiques
- Circuits oscillateurs
- Minutage
- Décalage de niveau
- Logique de contrôle
- Communication de données
- Interrupteurs anti-rebond
Symbole logique

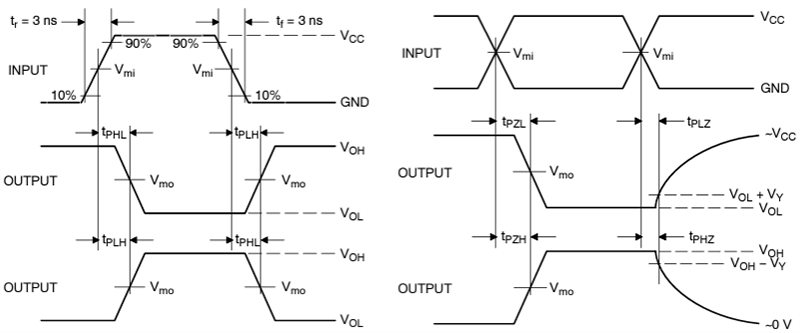

Signaux de commutation
