onsemi Pilote de grille double canal isolé NCV51563

Le pilote de grille double canal isolé NCV51563 onsemi prend en charge la source 4,5 A et le courant de crête du dissipateur 9 A. Le NCV51563 est conçu pour une commutation rapide pour piloter des MOSFET de puissance et des commutateurs d'alimentation MOSFET SiC. Le NCV51563 dispose de délais de propagation courts et assortis.

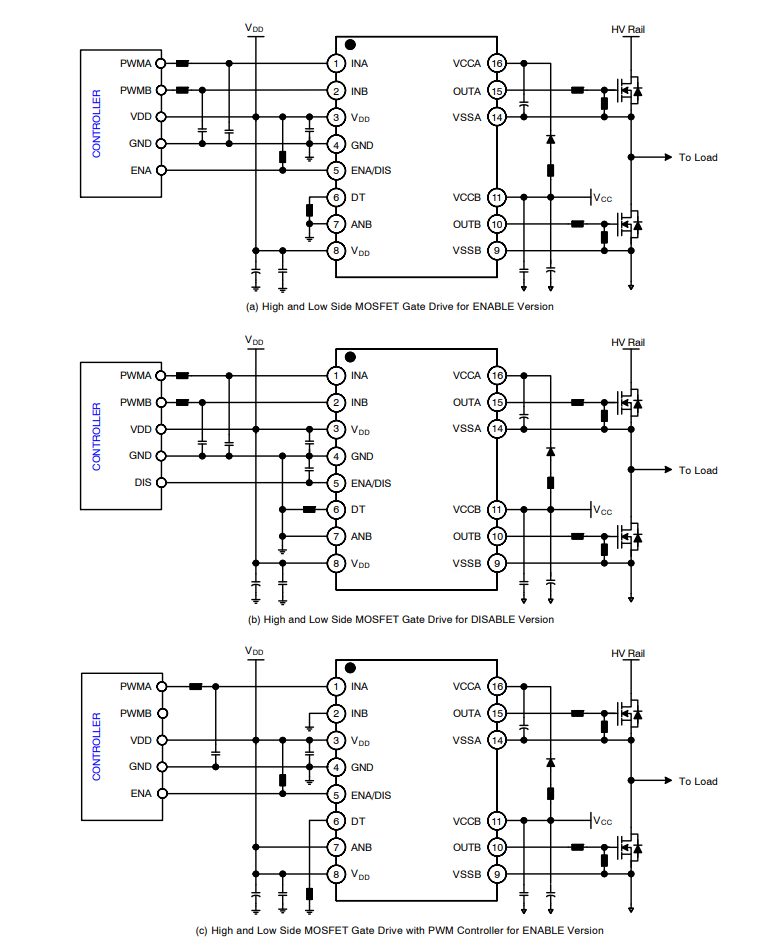

Le pilote de grille double canal isolé NCV51563 onsemi fournit deux canaux de pilote de grille à isolation galvanique et 5 kV_RMS (classification UL1577) indépendants. Ces canaux offrent de nombreuses configurations possibles de deux commutateurs côté bas, deux commutateurs côté haut ou un pilote demi-pont avec temps mort programmable.

Le NCV51563 dispose de nombreuses fonctions de protection, notamment un verrouillage de sous-tension indépendant pour les commandes de grille et une fonction de réglage du temps mort.

Caractéristiques

Pilote de porte flexible à double côté bas, à double côté haut ou en demi-pont
Capacité de courant de sortie de dissipation de crête 4,5 A, source de crête 9 A
Protections UVLO indépendantes pour les deux pilotes de sortie
Tension d'alimentation en sortie de 6,5 V à 30 V avec 5 V et 8 V pour MOSFET, UVLO 13 V et 1 V pour SiC, seuils
Immunité transitoire en mode commun CMTI >200 V/ns
Délai de propagation standard de 36 ns avec
- 5 ns de correspondance de délai maximale par canal
- 5 ns de distorsion de largeur d'impulsion maximale
Logique d'entrée programmable par l'utilisateur
- Modes à entrée simple ou double via ANB
- Mode ACTIF ou INACTIF

Temps mort programmable par l'utilisateur
Homologué AEC−Q100 pour les exigences des applications automobiles
Isolement et sécurité
- Isolation_RMS 5 kV pendant 1 minute (selon les exigences UL1577)
- Tension d’isolation renforcée 8000VPK (selon les exigences VDE0884-11)
- Certification CQC selon GB4943.1-2011
- Certification SGS FIMO selon CEI 62386-1
Dispositifs sans plomb
