onsemi Déclencheurs Schmitt NAND à 2 entrées quadruples MC74VHCT132A
onsemi MC74VHCT132A Quad 2-Input NAND Schmitt Triggers are advanced high-speed CMOS Schmitt NAND triggers fabricated with silicon gate CMOS technology. onsemi MC74VHCT132A achieves high-speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. Pin configuration and function are the same as the MC74VHC00, but the inputs have hysteresis, and, with the Schmitt trigger function, the MC74VHCT132A can be used as a line receiver, which will receive slow input signals. These devices operate in a -40°C to +85°C temperature range and are available in SOIC-14 or TSSOP-14 packages.
Les entrées VHCT sont compatibles avec les niveaux TTL. Comme ils ont des oscillations de sortie de niveau CMOS 5 V complètes, ces composants peuvent être utilisés comme convertisseurs de niveau pour servir d’interface entre 3,3 V et 5,0 V. Les structures d’entrée MC74VHCT132A fournissent une protection lorsque des tensions entre 0 V et 5,5 V sont appliquées, quelle que soit la tension d’alimentation. Les structures de sortie offrent également une protection lorsque VCC = 0 V. Ces structures d’entrée et de sortie aident à prévenir la destruction du dispositif causée par la tension d’alimentation (décalage de tension d’entrée/sortie, batterie de secours, insertion à chaud, etc.). Le circuit interne comprend trois étages, dont une sortie tampon qui fournit une haute immunité au bruit et une sortie stable. Les entrées tolèrent des tensions jusqu’à 7 V, permettant l’interface des systèmes 5 V avec les systèmes 3 V.
Caractéristiques
- Haut débit, tPD = 4,9 ns (standard) à VCC = 5,0 V
- Faible dissipation de puissance (ICC) maximale 2 A à TA = +25 °C
- Entrées compatibles TTL
- VIL = 0,8 V
- VIH = 2,0 V
- Protection de mise hors tension fournie sur les entrées
- Délais de propagation équilibrés
- Conçus pour une plage de fonctionnement de 2,0 V à 5,5 V
- Faible bruit maximal de 0,8 V (VOLP)
- Compatible au niveau des broches et des fonctions avec d’autres familles logiques standard
- La performance de verrouillage dépasse 300 mA
- Options de boîtier
- Boîtier SOIC-14 à suffixe D 751 A
- Boîtier TSSOP-14 à suffixe DT 948 G
- Performance DES
- Modèle corps humain (HBM) >2 000 V
- Modèle machine >200 V (MM)
- Complexité de la puce à 72 FET ou 18 grilles équivalentes
- Plage de température de fonctionnement de -40 °C à +85 °C
- Sans plomb et conforme à la directive RoHS
Applications
- Conditionnement de signal
- Conversion de niveau logique
- Oscillateurs et circuits de minuterie
- Rebond du commutateur
- Forme des impulsions
- Machines de comptoir et d’état
- Circuits d'interface

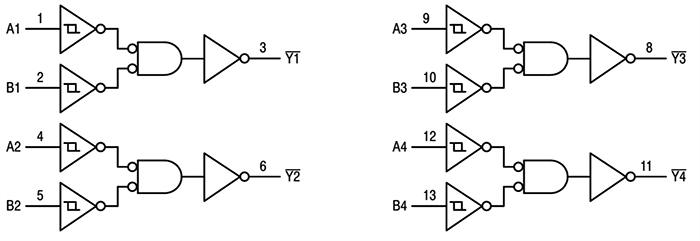

Schéma logique

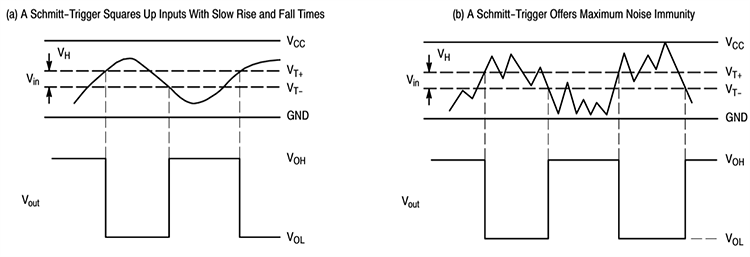

Applications à bascule de Schmitt standard
Produits associés
Portes logiques MC74VHC00
