onsemi Optocoupleurs d’entrée à détection CC FODM291
Les optocoupleurs à entrée de détection CC FODM291 d'onsemi sont des optocoupleurs à phototransistor monocanal dans un boîtier mini-plat à 4 broches à demi-pas avec un pas de fil de 1,27 mm. Ces optocoupleurs sont constitués d’une diode émettant dans l’infrarouge en arséniure de gallium pilotant un phototransistor. Les optocoupleurs FODM291 sont construits dans un boîtier compact à demi-pas et plat à 4 broches. Ces optocoupleurs sont idéaux pour les convertisseurs CC-CC, l’isolation de boucle de terre, l’isolation signal-bruit, les adaptateurs et chargeurs, les boîtiers adaptateurs, les alimentations, le contrôle de moteur et le contrôle logique programmable.
Caractéristiques
- Le rapport de transfert de courant varie de 80 % à 600 % à IF = 5 mA, VCE = 5 V, TA = 25 °C :
- FODM291A − 80 % à 160 %
- FODM291B − 130 % à 260 %
- FODM291C − 200 % à 400 %
- FODM291D − 300 % à 600 %
- Applicable à la refusion par infrarouge, 260 °C
- Homologations réglementaires et de sécurité :
- UL1577, 3 750 V CARMS pendant 1 minute
- Tension d’isolation de fonctionnement de crête DIN EN/CEI60747-5-5, 565 V
Caractéristiques techniques
- Courant direct continu (IF(moyenne)) de 50 mA
- Courant direct de crête IF(crête) de 1 A (impulsion de 1 s, 300 pps)
- Tension d’entrée inverse (VR) de 6 V
- Plage de température de fonctionnement de -55 °C à 110 °C
- Tension du collecteur-émetteur (VCEO) de 80 V
Applications
- Convertisseurs CC/CC
- Isolation de boucle de terre
- Isolation signal-bruit
- Communications :
- Adaptateurs et chargeurs
- Appareils grand public et boîtiers adaptateurs
- Industriel :
- Alimentations électriques
- Contrôle de moteur
- Contrôle logique programmable

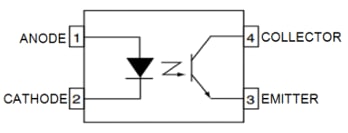

Connexions à broches
Dimensions du boîtier
