onsemi Convertisseur Buck synchrone intégré NCP3237

Le convertisseur Buck synchrone intégré NCP3237 d'onsemi intègre des MOSFET de puissance pour fournir une solution de gestion d’alimentation compacte et à haut rendement. Le NCP3237 prend en charge un courant de sortie pouvant atteindre 8 A sur une large plage de tension de sortie de 0,6 V à 12 V (jusqu’à 80 % de VIN). Le NCP3237 comporte un régulateur de fréquence fixe pour les systèmes sensibles au bruit dans un boîtier QFN18 de 3,5 mm x 3,5 mm.

Caractéristiques

  • CCM forcée
  • 4,7 V à 16 V VIN
  • VOUT = 0,6 V à 0,80 *VIN et jusqu’à 12 V
  • MOSFET de puissance intégrés
  • Courant de sortie jusqu'à 8 A
  • LDO 5 V intégré
  • Fréquence de commutation programmable de 300 kHz à 1,2 MHz
  • Fonctionnement avec OCP côté haut et côté bas
  • Protection contre les surintensités en mode Hiccup
  • Protection contre la surtension et la sous-tension en mode Hiccup
  • Protection contre l'arrêt thermique récupérable
  • Boîtier FCQFN18 de 3,5 mm x 3,5 mm
  • Démarrage sécurisé en tension de sortie pré-polarisée

Applications

  • Unités radio de station de base
  • Point de charge
  • Télécommunications et mise en réseau
  • Serveur et système de stockage

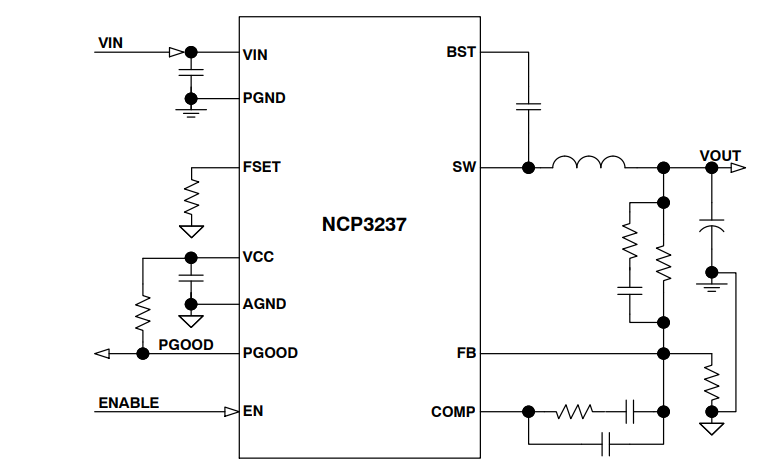

Circuit d'application standard

Schéma du circuit d'application - onsemi Convertisseur Buck synchrone intégré NCP3237

Schéma fonctionnel

Schéma de principe - onsemi Convertisseur Buck synchrone intégré NCP3237
