onsemi Jauge de charge de batterie LC709204F
La jauge de charge de batterie LC709204F d'onsemi est utilisée pour les batteries Lithium-Ion/polymère à 1 cellule. Ce composant onsemi est un composant de jauge LiB intelligent utilisant un algorithme HG-CVR2 . Cette jauge de carburant mesure avec précision l'état de charge de la batterie (RSOC), même dans des conditions instables, y compris les variations de température, de charge, de vieillissement et d'auto-décharge de la batterie. L'algorithme HG-CVR2 peut être configuré aisément pour mesurer la batterie en commençant par la configuration de quelques paramètres après l'insertion de la batterie, afin de faciliter le processus de développement. Le LC709204F comprend des rapports sur l'état de santé (SOH) et de multiples fonctions d'alarme intégrées pour assurer la sécurité de la batterie.
Caractéristiques
- Technologie des algorithmes HG-CVR2
- Petit empreinte sans besoin d'une résistance de détection de courant
- RSOC précis d'une batterie vieillissante
- Stabilité de la jauge par convergence automatique des erreurs
- Précision immédiate de la jauge après insertion de la batterie
- Élimination du cycle d'apprentissage
- Courant de 2 A en mode opérationnel
- Amélioration de la sécurité de la batterie grâce à la fonction d'alarme
- RSOC/tension/température
- Mesure de la durée de vie de la batterie SOH/nombre de cycles/temps de fonctionnement
- Estimation du temps restant
- Délai de mise en œuvre
- Temps de vidange
- Trois entrées de température
- Entrées pour capter deux thermistances CTN
- Via I2C
- Détection des conditions de fonctionnement de la batterie charge/décharge
- Détection de l'insertion de la batterie
- Interface I2C (prise en charge jusqu'à 400 kHz)
- Sans plomb, sans halogène et sans BFR
- Conforme à la directive RoHS
Applications
- Wearables/dispositifs IoT
- Smartphones/appareils PDA
- Appareils photo numériques
- Consoles de jeux portables
- Dispositifs de type USB

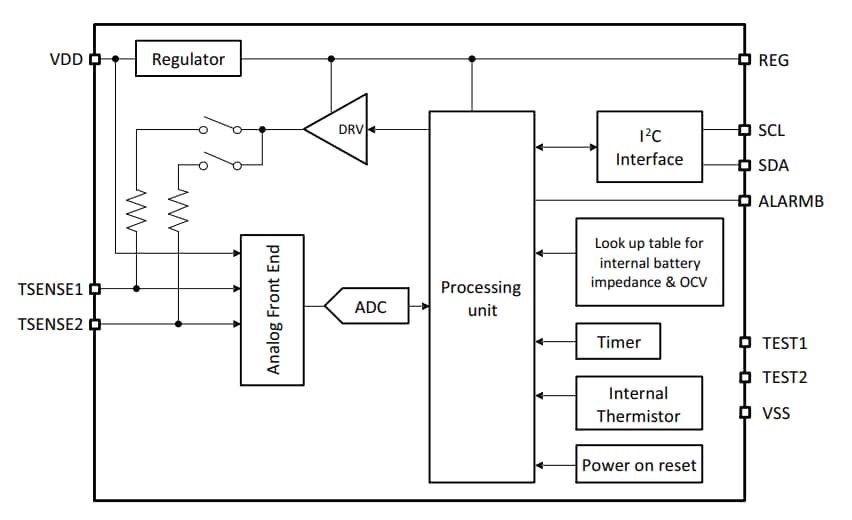

Schéma fonctionnel
Publié le: 2020-02-04
| Mis à jour le: 2024-06-13
