onsemi / Fairchild Régulateurs TinyBuck® programmables FAN53526
Les régulateurs TinyBuck® numériquement programmables FAN53526 onsemi / Fairchild sont des régulateurs de tension de commutation qui fournissent une sortie numériquement programmable à partir d'une alimentation en tension d'entrée de 2,5 V à 5,5 V. Le FAN53526 dispose d'une tension de sortie programmée à travers une interface I2C capable de fonctionner jusqu'à 3,4 MHz. Le FAN53526 utilise une architecture propriétaire avec une rectification synchrone, capable de fournir 3.0 A en continu avec un rendement maximal de 80 %. Ce rendement supérieur à 80 % est maintenu à des courants de charge faibles, jusqu'à 10 mA.
Les régulateurs TinyBuck numériquement programmables FAN53526 onsemi / Fairchild ont une fréquence nominale fixe de 2,4 MHz, ce qui permet de réduire la valeur des composants externes. Une capacité de sortie supplémentaire peut être ajoutée pour améliorer la régulation pendant les transitions de charge sans affecter la stabilité. Pour les charges légères à modérées, une modulation de fréquence d'impulsion (PFM) est utilisée pour faire fonctionner le composant en mode économiseur de puissance avec un courant de repos standard de 50A. À des charges plus élevés, le système commute automatiquement sur un contrôle à fréquence fixe, fonctionnant à 2,4 MHz. En mode de mise à l'arrêt, le courant d'alimentation chute sous 1 A, réduisant ainsi la consommation énergétique. Le Mode MFP peut être désactivé si une fréquence fixe est souhaitée.
Le FAN53526 est logé dans un WLCSP à 15 picots, 1,310 mm x 2,015 mm et pas de 0,4 mm.
Caractéristiques
- Fonctionnement à fréquence fixe 2,4 MHz
- Réduit le nombre total de composants externes
- Régime transitoire de charge le meilleur de sa catégorie
- Une capacité de sortie supplémentaire peut être ajoutée pour améliorer la régulation pendant les transitions de charge sans affecter la stabilité.
- Interface compatible I2C jusqu'à 3,4 Mbit/s
- Interface flexible
- Courant de sortie continu de 3,0 A
- Plage de tension d'entrée de 2,5 V à 5,5 V
- 0,6 V à 1,39375 V en tension de sortie numériquement programmable par incréments de 6,25 mV
- Taux de dérive programmable pour les transitions de tension
- Mode PFM pour une efficacité élevée à faible charge
- Courant de repos en mode PFM : 50 A (standard)
- Entrée de verrouillage en sous-tension (UVLO)
- Arrêt thermique et protection contre la surcharge
- Boîtier-puce WLCSP (Wafer-Level Chip Scale) 15 picots
Applications
- Application, processeurs graphiques et DSP
- ARM, Tegra, OMAP, NovaThor, ARMADA, Krait, etc.
- Lecteurs de disque dur, LPDDR3, LPDDR4
- Tablettes, netbooks, ordinateurs ultra-mobiles
- Smartphones
- Périphériques de jeu

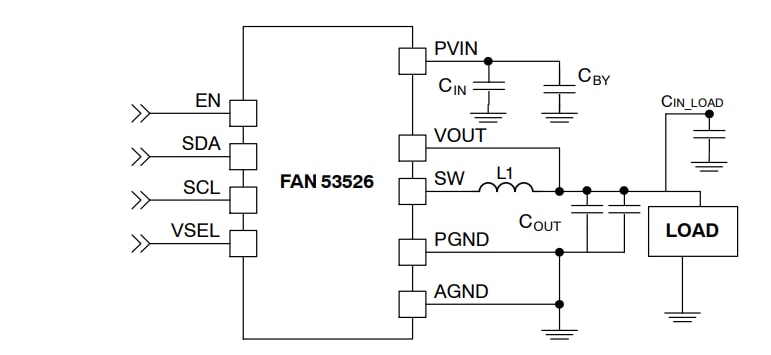

Application standard
