Omron Electronics Relais de puissance CC G9EK-1-E
Les relais de puissance CC G9EK-1-E d’Omron Electronics sont des relais à haute capacité sans gaz, conçus pour commuter 200 A à 500 VCC de manière bidirectionnelle, par rapport à la valeur nominale de 120 A pour le modèle standard. Cette puissance nominale de 200 A rend inutile la présence de plusieurs composants de commutation pour alterner les courants dans les deux sens. Le G9EK-1-E d'Omron est une solution de faible puissance (consommation d'énergie de bobine 3 W) et rentable pour les applications de déconnexion CC. Ces relais d'alimentation CC offrent une résistance élevée aux caractéristiques de chocs et de vibration ainsi que les avantages économiques des prédécesseurs decommutation hermétiquement scellés.
Caractéristiques
- 200 A à 500 VCC (10 opérations de commutation minimum)
- Capable de prendre en charge la commutation de charges CC à haute capacité
- Support de choc et de vibration de qualité automobile
- Commutation bidirectionnelle avec coupure d’arc
- Élimine le besoin de deux relais dans les courants CC avant/inverse
- L’extinction rapide de l’arc permet une commutation plus sûre des charges à haute tension CC
- Relais compact de 64,2 mm x 86 mm x 47,7 mm (H x L x P) capable de commuter 1 000 A à 400 VCC maximum
- Faible consommation électrique
- Consommation d'énergie de la bobine de 3 W
- De 6 W à 11 W standard dans la même classe de relais
Applications
- Chargeurs de véhicules électriques (VE)
- Systèmes de stockage d'énergie - convertisseurs photovoltaïques commerciaux et industriels
- Systèmes de conditionnement d'alimentation
- Chargeurs V2X
- Conceptions haute tension
- Véhicules à guidage automatique (AGV) et robots mobiles autonomes (AMR)
Ressources supplémentaires

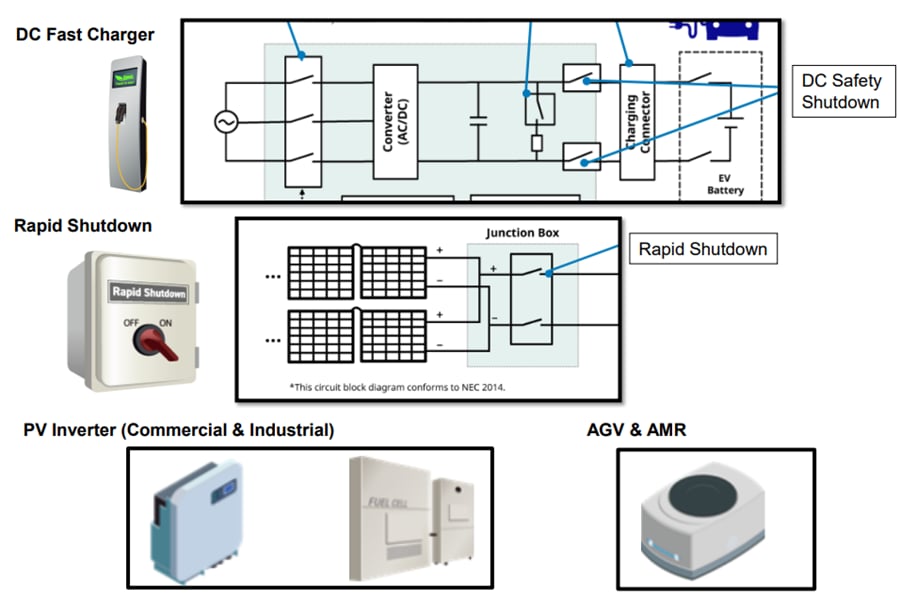

Applications cibles

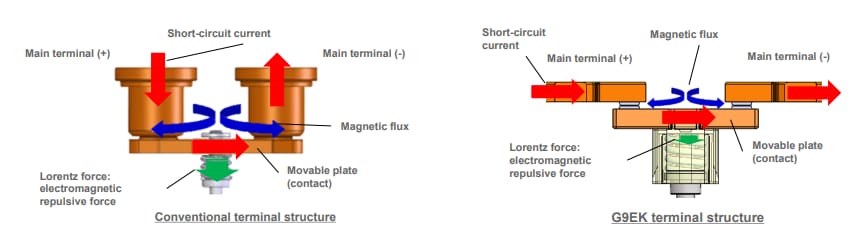

Performance de résistance aux courts-circuits
Dimensions (mm)
Relais associés
Omron Electronics Commutateurs haute puissance CC G9EK-1
Commutateurs haute puissance monopôles à une seule fonction (SPST) certifiés UL pour des applications de déconnexion CC rentables.
