Omron Electronics Relais haute puissance G9KJ PCB
Les relais haute puissance Omron Electronics G9KJ PCB sont des relais pour circuits imprimés compacts optimisés pour les circuits de précharge dans les systèmes 1500 VCC. Le relais Omron G9KJ offre une réduction significative de la taille et du poids par rapport aux relais à vis classiques. Les bornes PCB éliminent le besoin de fixer le relais à l'aide de vis, ce qui permet de réduire considérablement le travail de câblage et l'espace nécessaire. Ces relais haute puissance ont une consommation de bobine de 530 mW et sont idéaux pour une utilisation dans les systèmes de stockage d'énergie, les stations de recharge de véhicules électriques (VE) et les applications V2X (véhicule à tout), y compris V2H (véhicule à domicile) et V2B (véhicule à bâtiment).
Caractéristiques
- relais compact 37,2 mm longueur x 17 mm largeur x 25,5 mm hauteur
- Optimisé pour la précharge en vue d'une utilisation dans les systèmes 1500 VCC
- Jusqu'à 25 A générant du courant pour les circuits de précharge
- 14 mm minimum de distance d'isolement et 25 mm de minimum de glissement entre bobine et contacts
- Consommation de bobine haute sensibilité de 530 mW
Applications
- Systèmes de stockage d'énergie
- V2X (V2H et V2B)
- Stations de chargement EV
Caractéristiques techniques
- Courant de commutation maximal
- 25 A en fabrication
- 5 A en rupture
- Tension de commutation maximale
- Fabrication 1500 VCC
- Rupture 40 V CC
- 12 V CC ou 24 V CC de tension de bobine
- 100 mΩ de résistance de contact maximale
- 500 000 opérations durabilité mécanique minimale

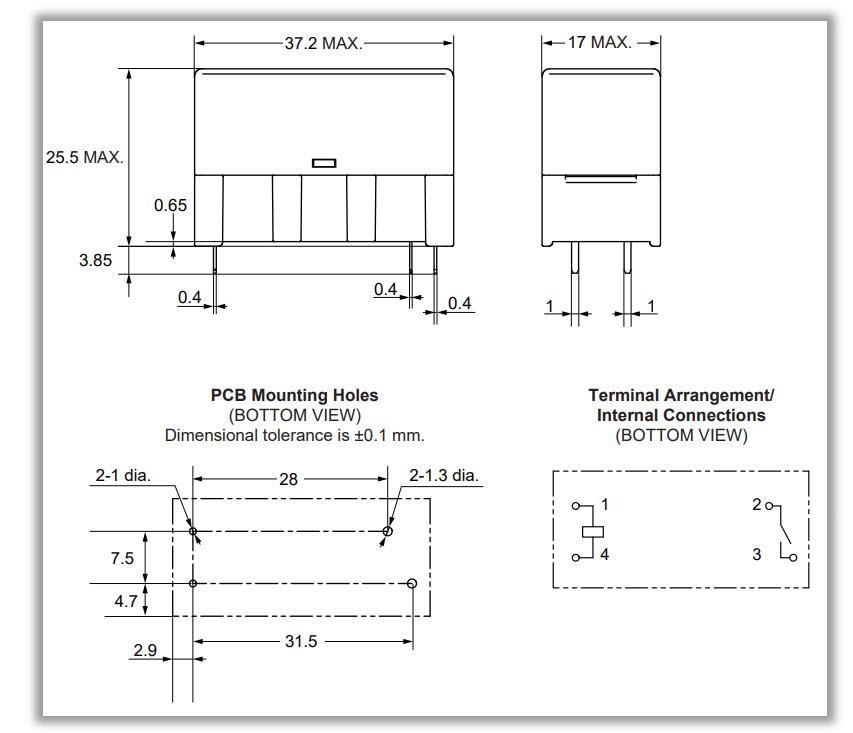

Dimensions et configuration PCB
Circuit de précharge du condensateur CC
