NXP Semiconductors Module de détection universel

À propos de NXP Semiconductors

Le module de détection universel de NXP Semiconductors est une solution d'entrée analogique configurable par logiciel pour une détection de haute précision et l'intelligence en périphérie. Il prend en charge des entrées de capteurs polyvalentes (tension, courant, température, résistance, pression et poids) et assure une connectivité filaire fiable via CAN FD, Ethernet de 10/100 Mbit/s, et USB.

Grâce à un frontal analogique NAFE13388 avancé et à un microcontrôleur (MCU) MCX N947, ce module fournit des données de haute précision et de grande exactitude, des diagnostics en temps réel, une détection des anomalies, et une maintenance prédictive pour l'automatisation industrielle, l'instrumentation de laboratoire, l'automatisation des maisons individuelles et des bâtiments, ainsi que pour d'autres applications industrielles.

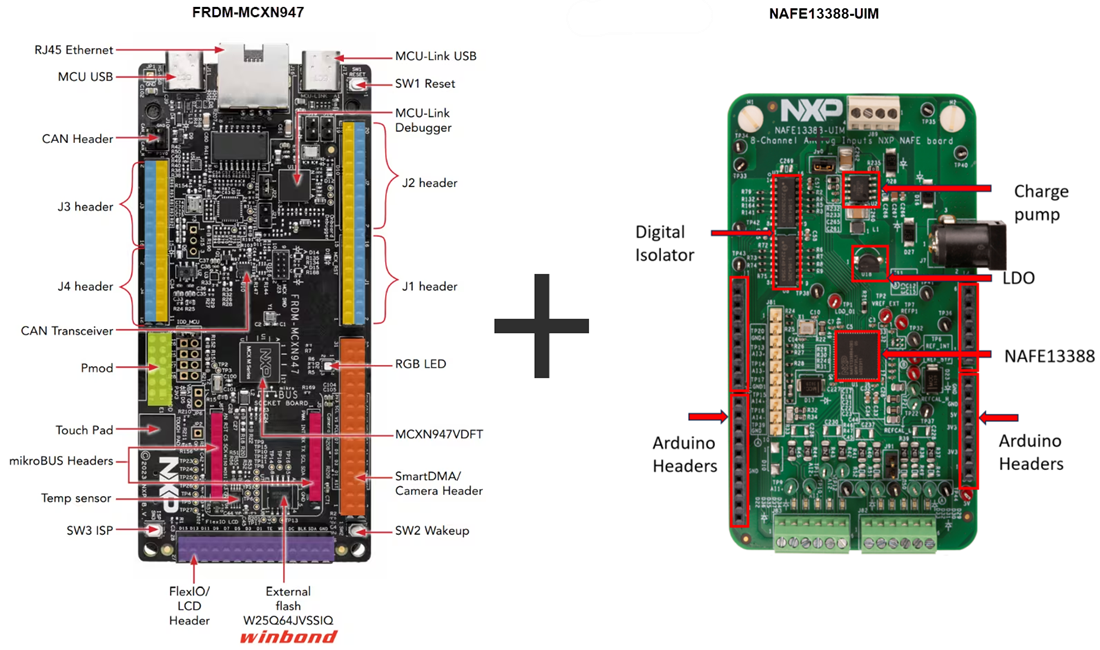

La carte NAFE13388-UIM de NXP Semiconductors permet une évaluation rapide des frontauxanalogiques NXP. Cette carte est connectée à la carte FRDM-MCXN947 via des connecteurs compatibles Arduino. La solution est entièrement testée, modulaire et extensible, ce qui accélère la conception du système grâce à des bibliothèques et des outils d'évaluation facilement disponibles.

Caractéristiques

Plateforme entièrement testée, modulaire et extensible avec des bibliothèques prêtes à l'emploi
- Applications industrielles avec interface utilisateur graphique (GUI) et prise en charge CLI
- Module de détection analogique universel avec connectivité filaire
Intégration de capteurs polyvalente, avec plus d'entrées qui peuvent être ajoutées par le simple ajout de blindages supplémentaires
Choix des options de connectivité avec des données AFE qui peuvent être transmises via CAN FD, USB, UART et Ethernet, ce qui facilite l'intégration dans des applications réelles
Frontal analogique NAFE13388
- Entrée analogique à 8 canaux avec GPIO
- Large plage de tension d'entrée de ±25 V
- Haute précision (0,01 %)

Carte de développement FRDM-MCXN947
- Double ARM^® Cortex^®-M33 150 MHz avec 618 CoreMark^® (4.12 CoreMark/MHz) pour chaque cœur
- Accélération IA/AA de périphérie 4.8 GOPs avec unité de traitement neuronal eIQ^® Neutron
- Enclave sécurisée EdgeLock^®
- Connecteurs standard pour un accès facile aux E/S du microcontrôleur (MCU), interfaces série intégrées et de norme ouverte, mémoire flash externe et débogueur MCU-Link intégré

Applications

Industrie
- Modules d'E/S PLC slice et modules d'E/S analogiques
- Mesure de la température dans le contrôle de processus
- Balances
- Contrôle de moteur (mesure du moment de torsion et de la force)
- Instrumentation câblage par fil ATE
- Silos à grains (température, humidité et poids)
- Équipements de transformation de produits alimentaires
- Hayons élévateurs

Maisons et bâtiments
- Contrôleurs d'automatisation des bâtiments
- Thermostats
Instrumentation de laboratoire
- Spectromètres de masse
- RLC mètres
- Analyseurs de la qualité de l'eau
