NXP Semiconductors Carte d'évaluation TEA2093DB2202
La carte d'évaluation TEA2093DB2202 de NXP Semiconductors est une carte complémentaire basée sur le contrôleur TEA2093TS dans un boîtier TSOP-6. Le TEA2093TS dispose d'un pilote de grille adaptatif pour une efficacité maximale à n'importe quelle charge. La carte d'évaluation TEA2093DB2202 de NXP intègre un MOSFET 100 V/2,7 mΩ et permet donc de remplacer facilement la diode de puissance côté secondaire dans une alimentation électrique existante.
Caractéristiques
- Remplacement facile du redresseur de diode côté secondaire
- Un MOSFET 100 V/2,7 mΩ est incorporé
- Auto-alimentation pour le redressement côté bas avec une faible tension de sortie (mode CC)
- Auto-alimentation pour le redressement côté haut sans utiliser d'enroulement auxiliaire
- Fonctionne avec des MOSFET SR de niveau standard et logique
Équipement nécessaire
- Source secteur CA
- Analyseur de puissance
- Charge électronique
- Oscilloscope pour observer le comportement en fonctionnement
- Sonde de courant
- Sonde différentielle (pour SR côté haut)
Produits associés
NXP Semiconductors Contrôleur redresseur synchrone GreenChip TEA2093TS
CI pour le redressement synchrone sur les convertisseurs flyback standard et à demi-pont asymétrique.
Ressources supplémentaires

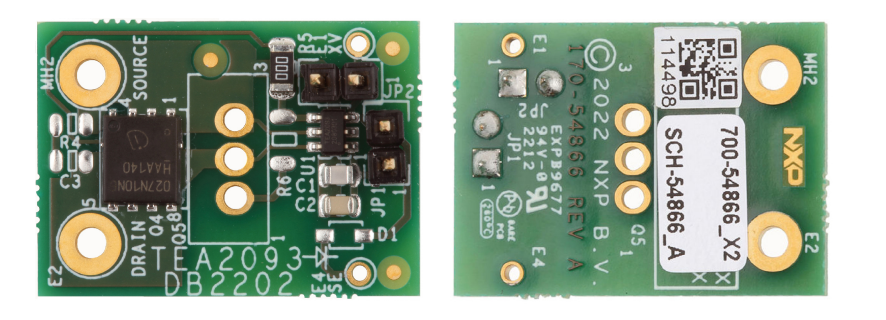

Configuration de la PCB
Publié le: 2022-08-02
| Mis à jour le: 2022-08-04
