NXP Semiconductors Kits de développement de contrôle de moteur S32K344

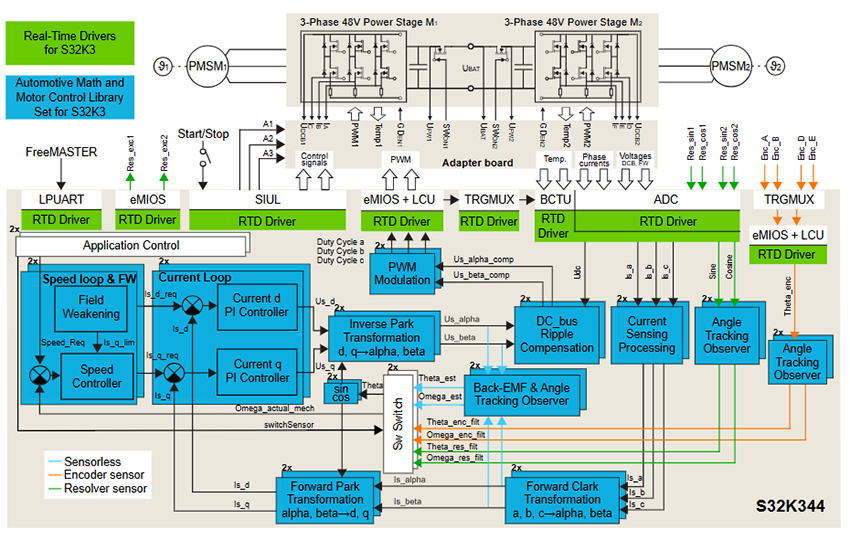

Les kits de développement de contrôle de moteur S32K344 (MCSXTM4CK344 et MCDXTM4CK344) de NXP Semiconductors sont des kits de développement de contrôle de moteur pour le prototypage rapide et l'évaluation des applications 48 V de puissance élevée. Basé sur le microcontrôleur S32K3 ARM^® Cortex^®-M7 32 bits, le kit MCSXTM4CK344 contrôle un moteur synchrone à aimants permanents (PMSM) triphasé ou un moteur à courant continu brushless (BLDC) triphasé, tandis que le kit de développement MCDXTM4CK344 peut contrôler soit deux moteurs triphasés, soit un moteur PMSM/BLDC à 6 phases.

Ces kits de développement 48 V de NXP peuvent être utilisés directement par les constructeurs automobiles, les fournisseurs et les partenaires de l'écosystème logiciel pour accélérer le développement d'un délai de commercialisation plus court dans les applications 48 V comme les générateurs de démarrage, les turbocompresseurs électriques, les compresseurs électriques ou les petits entraînements de traction pour vélos électriques, scooters électriques et pousse-pousse.

Caractéristiques

Matériel
- Contrôle des types de moteurs CA à 3/6 phases
- PMSM/BLDC/ACIM/(CC en option)
- Vitesse d'alimentation comprise entre 3,8 kVA et 5,7 kVA jusqu'à ~170 A (courant de crête)
- Options pour capteur de position/vitesse
  - Résolveur
  - Encodeur
  - HALL
  - Techniques sans capteur
- Couche 48/12 V isolée - couche physique CAN et convertisseur Flyback isolés
- Détecteurs de tension/courant
  - Tension de batterie
  - Tension de bus CC
  - Tensions et courants de phase
  - Tensions BEMF
  - Protections contre les surintensités/surtensions/surchauffes
- Mesure de la température
Interfaces
- CAN embarqué isolé et non isolé
- LIN embarqué
- Ethernet embarqué (connecteur socket)
- Interface de débogage S32K3 embarquée (communication série incluse)
- Interface de débogage JTAG

Logiciel

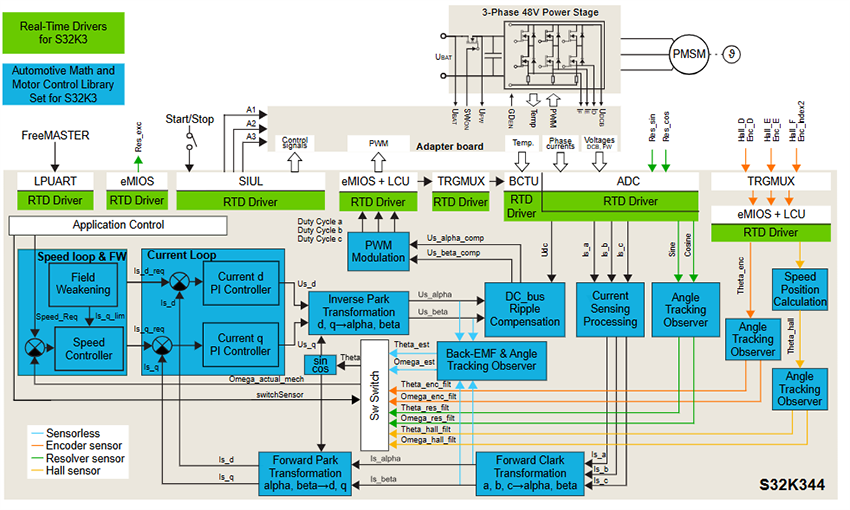

- Contrôle orienté champ (FOC) avec affaiblissement de champ pour type de moteur sinusoïdal (PMSM) - Disponible sous forme d'exemples ANSI C pour applications non Autosar
- Bibliothèque de mathématiques automobiles et de contrôle de moteur (AMMCLib) - algorithme de contrôle basé sur les blocs d'une bibliothèque logicielle précompilée
- IDE (Environnement de développement intégré) S32 Design Studio pour la plateforme S32 et pilotes en temps réel (RTD) S32K3 - Exemple de logiciel créé dans S32DS, basé sur les RTD S32K3
- FreeMASTER et outil de réglage de l'application de contrôle de moteur (MCAT) - réglage de l'application et suivi des variables à différents niveaux de la structure de contrôle
Habilitation
- Exemple de logiciel basé sur ANSI C créé dans S32 Design Studio for S32 Platform, basé sur des pilotes RTD S32K3
- Prise en charge de la visualisation/configuration FreeMASTER
- Outil MCAT - partie du progiciel
- Initialisation des périphériques MCU générée par l'outil de configuration (CT) S32CT

Applications

Automobile
- Pompes électriques
- Véhicules électriques hybrides (HEV)

Industrie
- Contrôle de moteur à CC Brushless (BLDC)
- Moteurs synchrones à aimants permanents (PMSM)

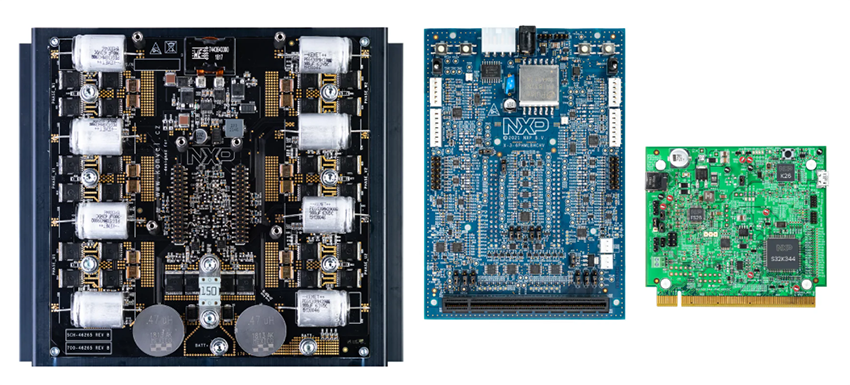

Contenu du kit

Carte à étage de puissance 3-6PH48VHCPS(-H)
Carte adaptateur 3-6PHMLBHCHV(-H)

carte contrôleur S32K344PMC48VSC
Vis de montage

Plan mécanique - NXP Semiconductors Kits de développement de contrôle de moteur S32K344

Ressources

Note d'application AN14313 - Kit de contrôle de moteur PMSM 48 V triphasé unique avec S32K344 utilisant l'API de bas niveau RTD [doté de l'outil de réglage de l'application de contrôle de moteur (MCAT)]
Note d'application AN14429 - Kit de contrôle de moteur PMSM 48 V triphasé double avec S32K344 utilisant l'API de bas niveau RTD
Brochure des solutions de contrôle de moteur basées sur les microcontrôleurs S32K3
