NXP Semiconductors Microcontrôleurs sans fil RW61x

NXP Semiconductors RW61x Wireless Microcontrollers are highly integrated, low-power wireless MCUs for diverse applications like smart home devices, gaming controllers, industrial automation, and smart accessories. The NXP RW610 combines Wi-Fi® 6 and BLUETOOTH® Low Energy (LE) 5.4 radios, while the RW612 adds 802.15.4 support for tri-radio capabilities. Both MCUs are powered by a 260MHz Arm® Cortex®-M33 core with Trustzone™-M, 1.2MB of on-chip SRAM, and a Quad SPI interface with an on-the-fly decryption engine for secure external flash access.

La radio Bluetooth LE prend en charge un débit de 2 Mbit/s, une longue portée et une publicité étendue. La radio 802.15.4 intégrée peut prendre en charge le dernier protocole de réseau maillé Thread. En outre, le RW612 peut prendre en charge Matter over Wi-Fi ou Matter over Thread, offrant ainsi une couche d'application commune et interopérable entre les écosystèmes et les produits.

L'EdgeLock® Secure Enclave intégré (Core Profile) offre un démarrage, un débogage, des mises à jour de microprogrammes et une gestion du cycle de vie sécurisés, ainsi qu'une cryptographie matérielle et une fonction physiquement non clonable (PUF) pour une gestion sécurisée des clés.

La conception avancée du RW612 permet une intégration étroite, une faible consommation et un fonctionnement hautement sécurisé dans un MCU sans fil peu encombrant et peu coûteux qui ne nécessite qu'une seule alimentation de 3,3 V.

Caractéristiques

  • Radio Wi-Fi 6
    • 1x1, 20 MHz, IEEE 802.11ax, 2,4 GHz/5 GHz
    • Temps de réveil cible, modulation à double porteuse et plage étendue
    • Commutateur Wi-Fi PA, LNA et T/R intégré, jusqu’à +21 dBm TX d’alimentation
    • Sécurité WPA 3
    • Matter sur Wi-Fi
  • Radio BLUETOOTH Low Energy 5.4
    • Prend en charge les fonctionnalités BLUETOOTH 5.2
    • Certifié BLUETOOTH 5.4
    • Extensions de mode haut débit, longue portée et publicité BLUETOOTH LE 2 Mbit/s
    • Interfaces audio I2S et PCM
    • PA/NA intégré avec sortie TX jusqu’à +15 dBm
  • Sécurité
    • Programme d’assurance EdgeLock™ NXP
    • Racine de confiance matérielle
    • Environnement d’exécution de confiance basé sur ARM TrustZone-M
    • Provisionnement de confiance EdgeLock 2 Go NXP
    • Démarrage sécurisé, débogage et mise à jour logicielle
    • Cryptographie matérielle
    • Gestion de clé sécurisée à fonction physique non clonable (PUF)
    • Niveau d’assurance SESIP 3 (SESIP3)
    • Certifié PSA niveau 3
  • MCU
    • Arm Cortex-M33 260 MHz avec TrustZone-M
    • SRAM 1,2 Mo sur puce
    • Quadruple Flash XIP FlexSPI avec décryptage à la volée
    • Interface PSRAM pour extension de mémoire
    • Jusqu’à cinq interfaces Flexcomm (configurable en SPI/I2C/I2S/UART)
    • Interface RMII/Fast Ethernet IEEE 1588
    • Interface LCD
  • SDK, kits d’outils et intergiciels
    • SDK MCUXpresso
    • Noyau open source et bibliothèques FreeRTOS
    • Intergiciel de sécurité lwIP et mbedTLS
    • Intégration avec IAR
    • Prise en charge du micrologiciel TF-M
  • Gestion de l'alimentation
    • Possibilité d’alimenter l’ensemble du RW610 ou du RW612 à l’aide d’une seule alimentation externe de 3,3 V
    • Régulateurs Buck intégrés et LDO fournissant des domaines de puissance internes
    • Modes d’alimentation indépendants pour les applications et les sous-systèmes radio
    • Sortie de veille individuelle du sous-système via GPIO, IRQ et RTC dédiés
    • Domaine d’alimentation toujours actif à faible fuite permettant un réveil rapide

Applications

  • Maison intelligente
    • Tensiomètre
    • Équipement de fitness
    • Accessoires de jeu
    • Glucomètre
    • Sécurité et surveillance résidentielles
    • Affichage de la consommation d'énergie à domicile
    • Gros appareils électroménagers
    • Concentrateur multiradio/passerelle pour appareils intelligents pour la connectivité Internet
    • Appareils électroménagers de petite et moyenne taille
    • Prise d’alimentation intelligente et interrupteur lumineux
    • Balance de pesée
  • Industrie
    • Sécurité du bâtiment
    • Éclairage
    • Terminaux de point de vente (PDV)

Vidéos

Schémas de principe

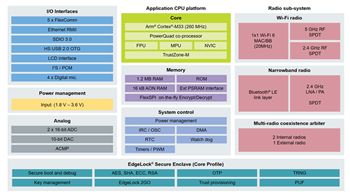

Schéma de principe - NXP Semiconductors Microcontrôleurs sans fil RW61x
Schéma de principe - NXP Semiconductors Microcontrôleurs sans fil RW61x

RW612 Main Subsystems

NXP Semiconductors Microcontrôleurs sans fil RW61x
