NXP Semiconductors Nano-puissance hautement précise RTC PCF2131
L'horloge en temps réel (RTC) de haute précision nano-puissance PCF2131 de NXP Semiconductors dispose d'un oscillateur à quartz à cristaux (Xtal) compensés en température (TCXO) intégré et d'un quartz de 32,768 kHz. Le PCF2131 est optimisé pour une très haute précision et une consommation électrique ultra-faible. Le PCF2131 offre un bus I2C ou bus SPI sélectionnable, un circuit de commutation de batterie de secours, une fonction de surveillance programmable, quatre fonctions d’horodatage et de nombreuses autres caractéristiques.
Le RTC de haute précision nano-puissance PCF2131 NXP dispose d'une plage de température de fonctionnement de -40 °C à +85 °C dans un boîtier HLSON 16.
Caractéristiques
- Plage de température de fonctionnement de -40°C à +85°C
- Oscillateur à quartz à température compensée (TCXO) avec condensateurs intégrés ajustés
- Courant d’alimentation ultra-faible de 64 nA standard à VDD = 3,3 V
- RTC à compensation thermique, précision standard ±3 ppm de -40 °C à +85 °C
- Intégration d'un quartz cristal et oscillateur 32,768 kHz dans le même boîtier
- Fournit l'année, le mois, le jour, la semaine, les heures, les minutes, les secondes et 1/100 secondes
- Fournit une correction d'année bissextile
- Fonction horodatage
- Avec capacité d'interruption
- Détection de quatre événements différents sur quatre broches d’entrée (par exemple, pour la détection d’intégrité)
- Interface à 2 ligne de bus I2C à mode rapide 400 kHz bidirectionnelle
- Bus SPI 4-line avec entrée et sortie de données séparées (vitesse maximale 6,5 Mbit/s)
- Broche d'entrée de batterie de secours et circuit de commutation
- Tension de sortie soutenue par batterie
- Fonction de détection de batterie faible
- Réinitialisation à l'allumage (POR)
- Fonction de remplacement de réinitialisation à l'allumage (PORO)
- Fonction de réinitialisation du logiciel
- Deux sorties d'interruption (drain ouvert)
- Interruption programmable 1 seconde ou 1 minute
- Minuterie de surveillance programmable avec interruption
- Fonction d'alarme programmable avec capacité d'interruption
- Sortie carrée programmable
- Tension de fonctionnement de l'horloge de 1,2 V à 5,5 V
Applications
- Compteurs électroniques pour l'électricité, l'eau et le gaz
- Chronométrage de précision
- Accès à une heure précise de la journée
- Équipement GPS pour réduire le temps de première fixation
- Applications nécessitant un minutage précis du processus
- Produits avec une longue durée de fonctionnement automatisée sans surveillance
Cartes associées
NXP Semiconductors Carte d'évaluation PCF2131-ARD
Carte d'évaluation et de démonstration idéale pour l'horloge en temps réel de haute précision Nano-Power PCF2131.
NXP Semiconductors Carte de développement MCIMX93-QSB
Plateforme d’évaluation des processeurs d’application i.MX 93 dans un boîtier de 9 mm x 9 mm.

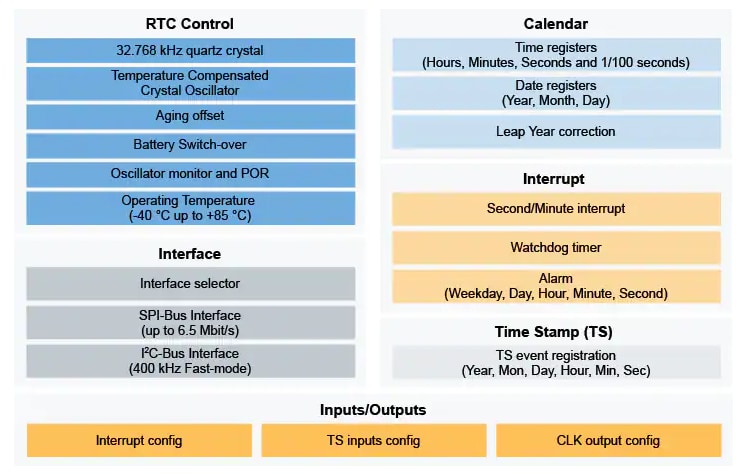

Schéma fonctionnel
