NXP Semiconductors Carte d'évaluation de décalage de niveau NVT4858-4557-EVB

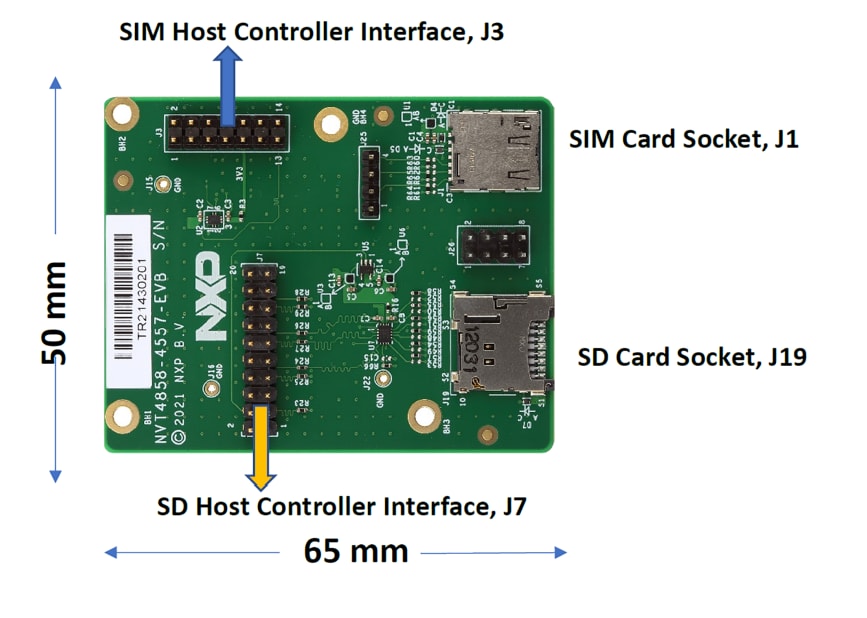

La carte d'évaluation de décalage de niveau SD/SIM NVT4858-4557-EVB de NXP Semiconductors comprend une NVT4858/NVT4557 montée, des embases d'entrée et de sortie, avec un socket de carte SD et un socket de carte SIM. Il existe quatre embases de 100 mm et les connexions à toutes les broches du NVT4858 et du NVT4557 sont disponibles sur ces embases. La carte SIM ou la carte SD insérée dans le socket peut être directement consultée par le contrôleur hôte SD ou le contrôleur SIM via les embases de 100 mm du côté de l'interface hôte du redresseur de niveau.
La carte d'évaluation NVT4858-4557-EVB de NXP facile à utiliser est conçue pour être une carte autonome permettant d'évaluer les performances du NVT4858 ou du NVT4557.
Caractéristiques
- Décalage de niveau à double tension bidirectionnelle conforme SD 3.0 avec contrôle de direction automatique
- Niveaux de signal de 1,08 V à 1,98 V hôte et carte de niveau de signal de 1,62 V à 3,6 V. Un signal de contrôle de direction n'est pas nécessaire
- Le convertisseur de niveau SD prend en charge une fréquence d'horloge allant jusqu'à 208 MHz, SDR104
- Le composant prend en charge les modes SD 3.0 SDR104, SDR50, DDR50, SDR25, SDR12 et SD 2.0 haut débit (50 MHz) et vitesse par défaut (25 MHz)
- Le convertisseur de niveau SIM prend en charge une fréquence d'horloge jusqu'à 10 MHz
- Débit de données SIM haute vitesse
- Décalage de niveau bidirectionnelle double tension conforme SIM ISO-7816 avec contrôle de direction automatique
- Niveaux de signal de 1,08 V à 1,98 V hôte et carte de niveau de signal de 1,62 V à 3,6 V. Aucun signal de contrôle de direction n'est requis
- Résistances pull-up et pull-down intégrées
- Aucune résistance externe requise
- Protection ESD intégrée de 8 kV CEI 61000-4-2, niveau 4
- Aucun composant de protection ESD externe requis
Applications
- Appareils photo numériques
- Lecteurs de cartes SD, MMC, Micro SD
- Smartphone
- Tablettes PC
Contenu du kit
- Carte d'évaluation assemblée et testée dans un sac antistatique
- Guide de démarrage rapide
Produits associés
NXP Semiconductors Convertisseur de niveau d'interface de carte SIM NVT4557
Conçue pour l'interfaçage d'une carte SIM avec une interface côté hôte avec basse tension unique de 1,08 V à 1,98 V.
NXP Semiconductors Convertisseurs de niveau à double tension NVT4858
Conçu pour faire l'interface entre une mémoire ou une carte SIM fonctionnant entre des niveaux de signal de 1,65 V à 3,6 V.
