NXP Semiconductors Microcontrôleurs sans fil KW39/38/37

Les microcontrôleurs sans fil KW39/38/37 de NXP Semiconductors comprennent les familles de dispositifs KW39, KW38 et KW37. Ces MCU sont des composants à puce unique hautement intégrés qui permettent la ^® connectivité Bluetooth Low Energy (BLE) et générique FSK pour les systèmes embarqués automobiles et industriels. Ces KW39/38/37 sont totalement homologués AEC Q100 Classe 2 pour l'automobile et l'industrie. Les MCU sans fil KW39/38/37 s'intègrent avec Arm^® Cortex^®-M0, CPU avec jusqu'à 512 ko de mémoire flash et 64 ko DE SRAM. Ces MCU disposent d'une puissance de sortie d'émetteur programmable de -30 dBm à +5 dBm, d'un faible nombre de composants externes pour une application économique et d'un balun sur puce avec un port RF bidirectionnel asymétrique.

Les dispositifs KW39/38/37 sont utilisés comme modem «BlackBox» pour ajouter une connectivité Bluetooth LE ou Generic FSK à un MCU hôte ou un MPU existant. Ces MCU sans fil présentent comme un capteur sans fil intelligent autonome avec une application intégrée où aucun contrôleur hôte n'est requis. Le convertisseur CC-CC intégré permet un fonctionnement à partir d'une seule pile bouton ou d'une batterie Li-ion avec une réduction significative de la consommation de courant pour les applications à alimentation critique. Ces MCU fonctionnent sur une plage de tension de 1,71 V à 3,6 V et une plage de température de -40°C à 105°C. Les applications standard incluent les capteurs, le suivi des actifs, les traqueurs de détail, le contrôle et la surveillance des bâtiments, la collecte de fichiers/sécurité et l'utilisation des données.

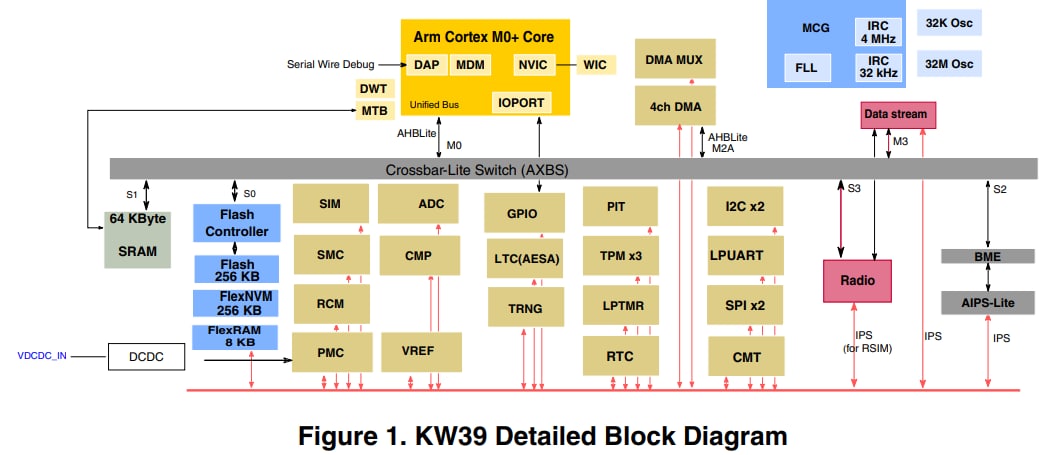

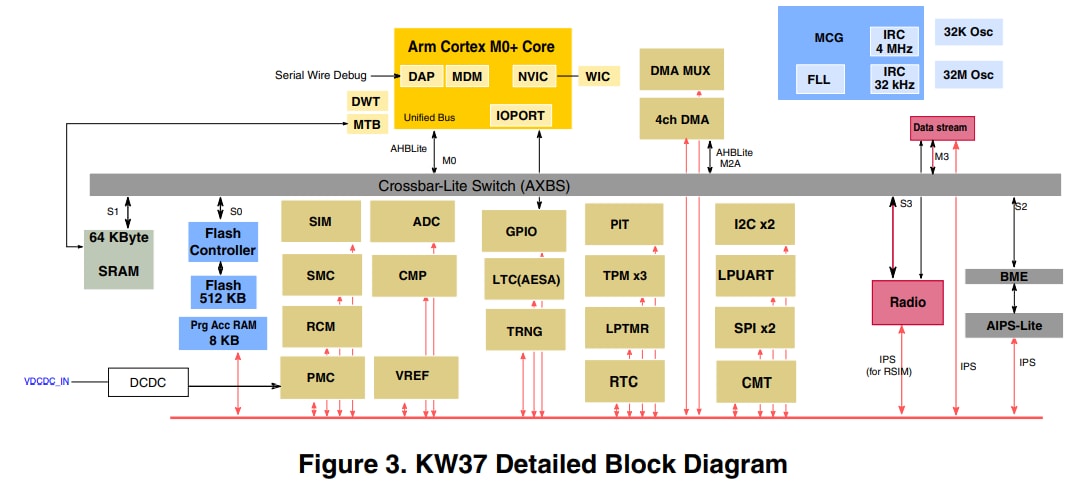

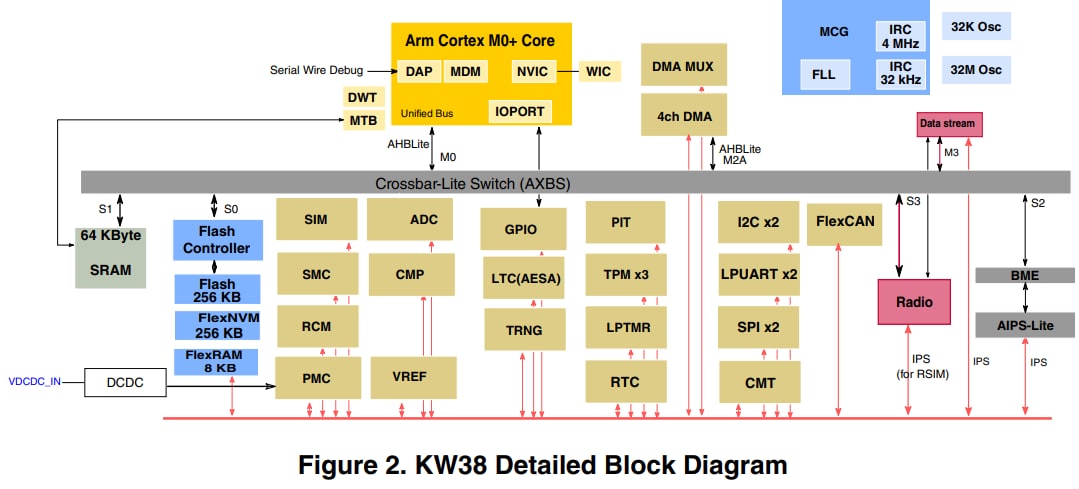

Caractéristiques

Multi-standard radio :
- Compatible Bluetooth Low Energy (Bluetooth LE) version 5.0 2,4 GHz prenant en charge jusqu'à 8 connexions matérielles simultanées et toutes les fonctionnalités en option, y compris :
  - Haute vitesse (2 m PHY)
  - Longue portée
  - Extension publicitaire
  - Publicité non connectable à cycle de service élevé
  - Algorithme de sélection de canal #2
Sensibilité standard du récepteur Bluetooth LE :
- -95,5 dBm Bluetooth LE 2 Mbit/s
- -98 dBm Bluetooth LE 1 Mbit/s
- -101 dBm Bluetooth LE LR 500 kbit/s
- -105 dBm Bluetooth LE LR 125 kbit/s
Modulation FSK générique :
- Débit de données 50, 500, 1000 et 2 000 kbit/s
- GFSK BT = modulations 0,5, MSK
- Indice de modulation 0,32, 0,5, 0,7 et 1,0
- Sensibilité standard du récepteur (250 kbit/s GFSKBT=0,5, H=0,5) = -101 dBm
-30dBm à + 5dBm puissance de sortie de l'émetteur programmable
Faible nombre de composants externes pour les applications à faible coût
Balun sur puce avec port RF bidirectionnel asymétrique
Périphériques système :
- Neuf modes MCU à faible puissance pour fournir une optimisation de la puissance basée sur les exigences des applications
- Convertisseur CC-CC prenant en charge les modes de fonctionnement buck et bypass
- Contrôleur DMA (Direct Memory Access)
- Surveillance fonctionnant correctement sur ordinateur (COP)
- Interface de débogage de fil série (SWD) et tampon de micro trace
- Moteur de manipulation de bits (BME)
Minuteurs :
- Minuterie basse consommation 16 bits (LPTMR)
- 3 Modules minuterie/PWM (TPM) :
  - Un TPM à 4 canaux et deux TPMs à 2 canaux
- Minuterie d'interruption programmable (PIT)
- Horloge en temps réel (RTC)
Interfaces de communication :
- 2 modules d'interface périphérique série (SPI)
- 2 modules de circuit inter-intégré (I²C)
- Module UART à faible puissance (LPUART) avec prise en charge LIN (2x LPUART sur KW38)
- Minuteur de modulateur de porteuse (CMT)
- Module FlexCAN (avec CAN FD prenant en charge un débit en bauds pouvant atteindre 3,2 Mbit/s) sur KW38

Modules analogiques :
- Convertisseur analogique-numérique (ADC) 16 bits
- Comparateur analogique(CMP) haut débit 6 bits
- Référence de tension 1,2 V (V_REF)
MCU et mémoires :
- 256 KO de mémoire flash de programme plus 256 ko de FlexNVM sur KW39/38
- Mémoire flash programme 512 ko sur KW37
- FlexRAM 8 ko prenant en charge l'émulation EEPROM sur KW39/38
- RAM d'accélération de programme 8 ko sur KW37
- SRAM 64 Ko sur puce
- Noyau jusqu'à 48MHz Arm^® Cortex^®-M0+
Basse consommation énergétique :
- Courant émetteur-récepteur (mode buck CC-CC, alimentation 3,6 V)
- Courant Rx standard de 6,3 ma
- Courant Tx standard de 5,7 mA
- Courant en mode basse consommation 266,6 nA
Sécurité :
- Accélérateur matériel AES-128 (AESA)
- Générateur de nombres réellement aléatoires (TRNG)
- Sécurité flash avancée sur flash programme
- Numéro d'identification unique de 80 bits par puce
- Sous-adresse MAC (Media Access Control) 40 bits unique
- Connexions sécurisées LE
Horloges :
- Prise en charge de 26 MHz et 32 MHz pour les modes Bluetooth LE et générique FSK
- Oscillateur à quartz 32,768 kHz
Les caractéristiques de fonctionnement :
- Plage de tension de 1,71 V à 3,6 V
- -40°C à 105°C plage de température ambiante
- Qualification automobile AEC Q100 Grade 2
- Qualification industrielle
Interface Homme-Machine (IHM) :
- Entrée/sortie à usage général (GPIO)

Applications

Automobile :
- Accès de voiture
- Entrée sans clé
- Systèmes à entrée Passive/démarrage passif (PEPS)
- Partage de voiture
- Capteurs
Appareils grand public intelligents :
- Traqueurs de détail
- Suivi d'actifs

Industriel :
- Contrôle et surveillance des bâtiments
- Contrôle des CVC des bâtiments
- Fichier/sécurité
- Gestion de prix unitaire en vente au détail
- Collecte de l'utilisation des données
- Pont CAN et BLE
