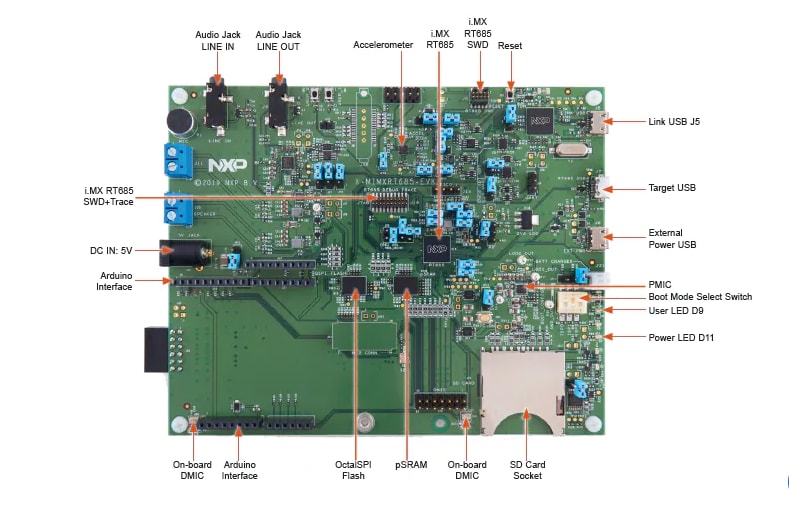

NXP Semiconductors Boîtier d'évaluation RT600 i.MX (IMXRT685-AUD-EVK)

Le kit d'évaluation audio RT600 i.MX (IMXRT685-AUD-EVK) de NXP Semiconductors met en œuvre un cœur Arm® Cortex®-M33, combiné au cœur de processeur DSP HiFi 4 Cadence® Tensilica® hautement optimisé.

Le kit IMXRT685-AUD-EVK de NXP prend en charge le développement pour l'IMXRT685 avec des caractéristiques idéales pour les applications ML/AI, voix et audio. L'AUD-EVK RT600 i.MX lance les conceptions avec les schémas et les fichiers de disposition inclus.

Caractéristiques

Audio
- Codec 6 entrées / 8 sorties Cirrus Logic CS42448
- Connecteur d'extension audio
- 4 prises de sortie stéréo ¼ pouce
- 2 prises d'entrée stéréo ¼ pouce
Capacités de débogage
- Sonde de débogage LPC-Link2 embarquée avec options de micrologiciel VCOM et CMSIS-DAP ou J-link
- Pont USB vers SPI
- Connecteurs de débogage Coresight à 20 broches prenant en charge l'utilisation de sondes externes de débogage / trace
- Connecteur de trace Miktor
Connectivité
- Port USB haute/pleine vitesse avec connecteur micro-A/B pour une fonctionnalité hôte ou périphérique
Capteurs
- Microphone numérique SPH0641lM4H embarqué
- Capteur de mouvement I³C à 6 axes ICM 42688-P d'InvenSense
Mémoire de carte
- Mémoire Flash SPI quadruple Macronix MX25U51245GXDI00 64 Mo
- Mémoire AP APS6408L-OBM-BA PSRAM 64 Mo

Connecteurs d'extension
- Connecteur d'extension Arduino
- Expansion PMOD
- Connecteur d'extension pour jusqu'à 8 microphones numériques
- (prend en charge la carte DMIC à 8 canaux de NXP)
- Embase I³C
Processeur
- DSP audio HiFi 4 Arm® Cortex®-M33/Cadence® Tensilica®
- Cœur Arm Cortex-M33 jusqu'à 300 MHz
Interface utilisateur
- Boutons de réinitialisation et utilisateur pour des tests faciles de la fonctionnalité logicielle
- LED utilisateur
Sans fil
- Cartes complémentaires Wi-Fi® NXP en option utilisant un port pour carte SD ou un connecteur M.2
