NXP Semiconductors FS23 Safety System Basis (SBC) PMICs

Les PMIC de base du système de sécurité (SBC) FS23   de NXP Semiconductors sont compatibles broche-à-broche/logiciel et comprennent des émetteurs-récepteurs CAN/LIN, ainsi qu’un certain nombre de caractéristiques de système et de sécurité pour les unités de commande électronique (ECU) automobiles émergentes. Le SBC FS23 est évolutif de la version de régulateur de tension linéaire à la version de régulateur CC-CC et de QM à ASIL B. Ces composants fournissent un haut niveau d’intégration pour optimiser le coût de la nomenclature (BOM) pour le marché de la carrosserie et du confort.

Les PMIC hautement flexibles sont adaptés aux applications basées sur des processeurs S32K et aux processeurs multi-fournisseurs. Plusieurs versions de dispositif sont disponibles, offrant un choix de paramètres de tension de sortie, de fréquence de fonctionnement, de séquençage à la mise sous tension et de configurations entrée/sortie pour répondre aux besoins de nombreuses applications.

Caractéristiques

  • Gestion de l'alimentation
    • HVBUCK : Convertisseur Buck synchrone avec FET intégrés. Tension de sortie en mode Normal et tension de sortie en mode LPON (3,3 V ou 5,5 V) configurables. Capacité de courant CC en sortie de 400mA en mode Normal et capacité de courant de 100mA en mode à faible puissance
    • HVLDO1 : LDO haute tension au lieu du HVBUCK pour alimentation MCU avec tension de sortie sélectionnable (3,3 V ou 5,5 V) et capacité de courant CC jusqu’à 100 mA avec un PMOS interne et 250 mA avec un PNP externe
    • HVLDO2 : régulateur LDO haute tension pour les charges du système, avec protection externe optionnelle pour les capteurs hors carte, tension de sortie sélectionnable (3,3 V ou 5,5 V) et capacité de courant CC jusqu’à 100 mA
    • HVLDO3 : régulateur LDO haute tension pour alimentation de bloc CAN FD ou autre avec tension de sortie sélectionnable (3,3 V ou 5,5 V) et capacité de courant jusqu’à 150 mA
  • Caractéristiques système
    • 1 FD CAN prenant en charge la communication jusqu’à 2 Mb/s conformément aux normes ISO 11898-2 : 2016 et SAE J2284
    • 1 LIN conforme aux normes LIN 2.2, ISO 17987-4 et SAE-J2602-2
    • 2 entrées de réveil (compatible au 40 V)
    • 2 E/S haute tension avec capacité de réveil (compatible au 40 V)
    • Jusqu’à 4 E/S basse tension avec capacité de réveil
    • 4 pilotes côté haut configurables avec capacité de pilotage à 150 mA, pour alimenter des LED ou activer des dispositifs externes (INH) et une capacité de détection cyclique
    • Sources de réveil multiples : broches WAKE, broches HVIO, broches LVIO, CAN FD, LIN ou commande SPI/I2C dédiée
    • Contrôle de composant via une interface SPI 32 bits ou via une interface I2C, avec CRC
    • Minuteur de longue durée (LDT) intégré pour le contrôle de l’arrêt et du réveil du système, programmable jusqu’à 194 jours
    • Multiplexeur analogique (AMUX) à 16 canaux pour la surveillance du système (température, tension de batterie et tensions internes)
  • Modes de fonctionnement
    • Mode Normal avec toutes les fonctions de gestion de l’alimentation et de sécurité fonctionnelle disponibles
    • Mode Arrêt : mode arrêt à faible puissance avec plusieurs sources de réveil (LPOFF)
    • Mode Veille : mode marche à faible puissance avec des sources de réveil actives et multiples (LPON) HVBUCK ou HVLDO1
  • Sécurité fonctionnelle
    • Développé conformément à la norme ISO 26262:2018 pour s’adapter aux applications ASIL B
    • Circuit de surveillance interne avec sa propre référence
    • Entrée supplémentaire pour la surveillance de la tension externe
    • Fonction watchdog de fenêtre ou de temporisation pour surveiller les défaillances du MCU via logiciel
    • Entrées FCCU pour surveiller les défaillances du MCU via matériel
    • Auto-test intégré analogique (AIST) à la demande
    • Sorties de sécurité (RSTB, FS0B, LIMP0 et LIMP1/2 avec capacité de PWM à 1,25 Hz ou 100 Hz)
  • Configuration et activation
    • QFN48EP : QFN 48 broches avec pastille exposée pour une gestion thermique optimisée, flancs mouillables, 7 mm x 7 mm x 0,85 mm, pas de 0,5 mm, 48 broches
    • Mémoire OTP (One-Time Programmable) pour l’évolutivité, l’extensibilité et la personnalisation des périphériques
    • Mode Émulation OTP pour le développement et l’évaluation de systèmes
  • Plage de température de fonctionnement de -40°C à +125°C

Applications

  • Modules de commande de carrosserie
  • HVAC
  • Éclairage
  • Verrouillages de colonne de direction
  • Modules de siège
  • Modules de toit
  • Modules de commande de porte
  • Accès de voiture
  • Changements de vitesse
  • Ceinture de sécurité pré-tension
  • Barrières
  • Alarmes

Schéma fonctionnel

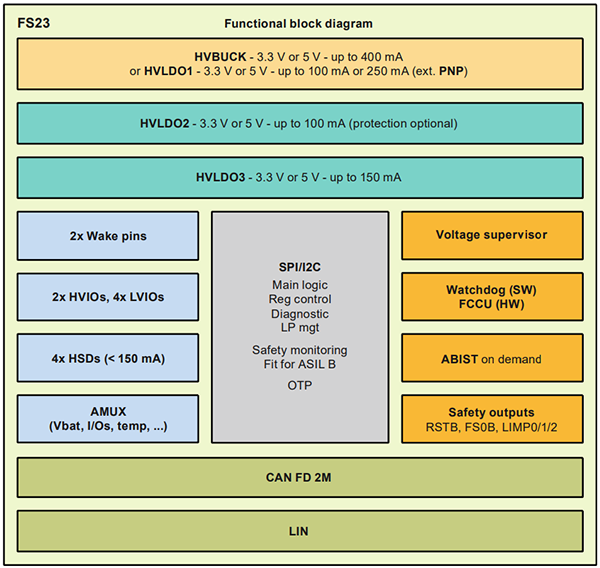

Schéma de principe - NXP Semiconductors FS23 Safety System Basis (SBC) PMICs
