NXP Semiconductors Carte d'évaluation FRDM-XS2410EVB
La carte d'évaluation FRDM-XS2410EVB de NXP Semiconductors permet la démonstration des dispositifs MC33XS2410. La carte FRDM-XS2410EVB se connecte au logiciel FlexGUI. Le FlexGUI permet aux utilisateurs de fonctionner avec la configuration de sortie, de définir différents registres, de surveiller les informations supplémentaires du convertisseur analogique-numérique (CAN) et de générer des défauts. De plus, la carte FRDM-XS2410EVB NXP peut démarrer le développement logiciel à l'aide de pilotes logiciels fournis pour l'IDE (Environnement de développement intégré) S32K design studio ou MCUXpresso.
Caractéristiques
- Connecteurs d'alimentation VBAT de 0 à 60 V (prise et Phoenix)
- 4 sorties côté haut, 100 mΩ jusqu'à 2,5 A par canal à température ambiante
- Régulateur d'alimentation 5 V pour la broche VDD
- Commutateurs manuels pour un contrôle d'entrée direct en mode sécurité
- Bouton Limp pour forcer le mode sécurité de manière externe
- LED pour témoin de l'état de sortie, de l'alimentation VDD ou de l'avertissement et de défaut dans la broche IRQ FAULTB
- 4 connecteurs pour se connecter sur du matériel compatible (KL25z, S32K144 ou Arduino R3)
Équipement nécessaire
- Alimentation électrique avec une plage de 0 à 60 V et une capacité de courant CC jusqu'à 10 A
Contenu du kit
- Carte d'évaluation assemblée et testée dans un sac antistatique
- Connecteur d'alimentation 2x1 pour alimentation électrique
- Connecteur d'alimentation 5x1 pour sorties et mise à la terre
- Cavaliers montés sur carte
Produits associés
NXP Semiconductors Quadruples commutateurs côté haut MC33XS2410
Dispositifs auto-protégés à quatre canaux dotés de fonctions avancées de surveillance et de contrôle numériques.
Connexions d'embase aux microcontrôleurs (MCU)

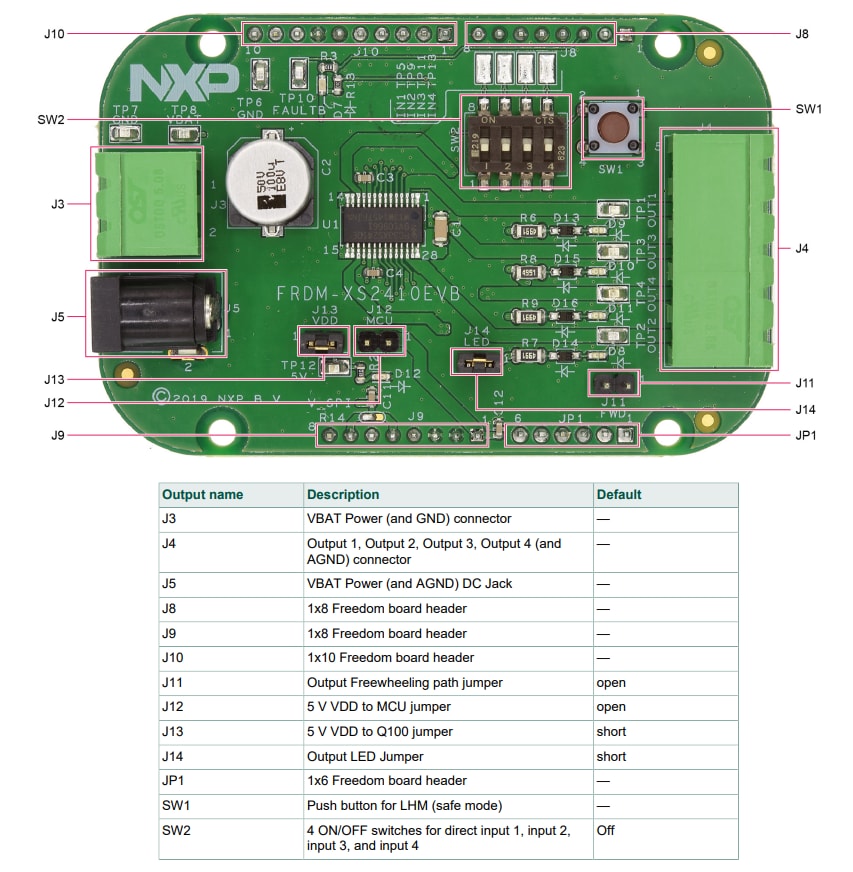

Emplacements des composants
