NXP Semiconductors Carte de développement FRDM-MCXN236 pour microcontrôleurs (MCU) MCX N23x

NXP Semiconductors FRDM-MCXN236 Development Board provides a low-cost design based on the MCX N236 MCUs. The NXP FRDM-MCXN236 board integrates a 32-bit Arm® Cortex®-M33 microcontroller for industrial and consumer IoT applications.

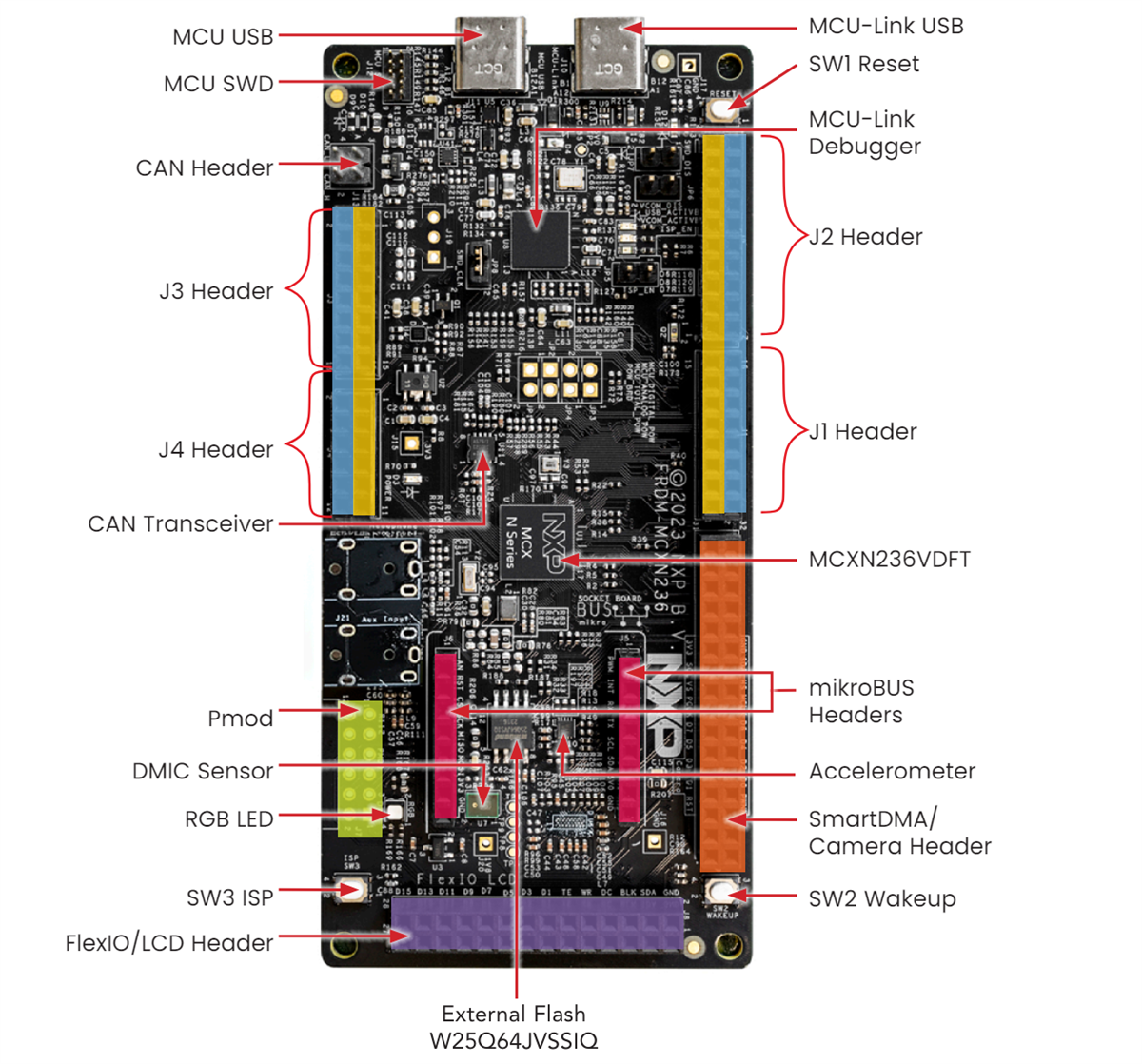

La carte NXP FRDM-MCXN236 combine un MCXN236 avec une mémoire flash série exterme de 64Mbitfournie par Winbond. La carte contient un circuit USB haut débit, un capteur d'accéléromètre FXLS8974CFR3, un PHY de réseau CAN TJA1057GTK/3Z, un codec audio DA7212 (DNP), un capteur DMIC SPK0641HT4H-1, une LED RVB, des boutons-poussoirs et un circuit de sonde de débogage MCU-Link. La carte est compatible avec les modules Arduino Shield et connecteurs microBUS. En outre, la carte prend en charge les connecteurs compatibles équipés d'un module caméra et NXP d'un module LCD économique (PAR-LCD-S035).

Caractéristiques

Microcontrôleur
- MCXN236 ARM Cortex-M33 noyau at150MHz
- Jusqu'à 1 Mo Flash à double banques avec RAM ECC complète en option
- Accélérateurs SmartDMA
QSPI flash W25Q64 (64 Mbit)
Connectivité
- Connecteur HS USB-Type C
- Connecteur SPI/I²C/UART (mikroBUS, Pmod™ DNP)
- Connecteur Wi-Fi® (mikroBUS, Pmod DNP)
- émetteur-récepteur can FD TJA1057
- Audio entrée ligne auxiliaire DNP
- Prise de sortie pour casque d'écoute DNP
Débogage
- Débogueur embarqué Lien MCU avec CMSIS-DAP
- Connecteur JTAG/SWD

Capteur
- FXLS8974CFR3 accéléromètre à 3 axes
- capteur de lumière visible
- Microphone Numérique SPK0641HT4H-1
Options d'extension
- Arduino® header >>> embase
- FRDM header >>> embase
- FlexIO/LCD header >>> embase
- SmartDMA/caméra header >>> embase
- Pmod DNP
- mikroBUS™
LED RVButilisateur, boutons de réinitialisation, ISP et de réveil

Applications

Industrie
- Climatisation (CA)
- Commande de moteur à courant continu sans balais (BLDC)
- Compteur électrique
- IHM industriel
ville Intelligente - serrure intelligente

Maison intelligente
- sécurité et surveillance de la maison
- Entraînements à moteur
- Moteur synchrone à aimant permanent (PMSM)
- Moniteurs de signes vitaux
