NXP Semiconductors Carte de développement de microcontrôleur FRDM-MCXA366

La carte de développement de microcontrôleur FRDM-MCXA366 de NXP Semiconductors est une carte compacte et évolutive pour le prototypage rapide des unités de microcontrôleur (MCU) MCX A355, A356, A365 et A366. Ces cartes offrent des connecteurs au standard de l'industrie pour un accès facile aux E/S des microcontrôleurs, des interfaces série à norme ouverte intégrées, de la mémoire flash externe et un débogueur MCU-Link embarqué. Des outils supplémentaires, tels que l'Expansion Board Hub (EBH) pour les cartes d'extension et l'Application Code Hub (ACH) pour les exemples logiciels, par NXP Semiconductors, sont disponibles via MCUXpresso Developer Experience.

Caractéristiques

  • Microcontrôleur
    • Microcontrôleur MCX A366 avec cœur Arm® Cortex®-M33 jusqu'à 240 MHz
    • Jusqu'à 1 Mo de flash avec jusqu'à 256 ko de RAM et une ECC de 8 ko, prise en charge de MAU, SmartDMA, la sécurité, FlexIO, CAN-FD, LPUART, LPSPI, LPI2C, DMA et LDO
  • Connectivité
    • Connecteurs USB Type-C® HS (débogueur MCU-Link intégré)
    • Connecteur CAN/I3C/SPI/I2C/UART (Arduino®, PMOD/mikroBUS™, DNP)
    • Connecteur Wi-Fi® (Arduino, PMOD/mikroBUS, DNP)
    • Connecteur de caméra (SmartDMA)
    • Connecteur LCD (FlexIO)
  • Débogueur
    • Débogueur MCU-Link embarqué avec CMSIS-DAP
    • Connecteur JTAG/SWD
  • Options d'extension
    • Connecteur Arduino
    • Embase FRDM
    • Pmod™ DNP
    • mikroBUS
    • Embase caméra/SmartDMA
    • Embase FlexIO/LCD
  • Interface utilisateur SLCD

Applications

  • Industrie
    • Contrôle BLDC (moteur à CC brushless)
    • Entraînements à moteur
    • Moteurs synchrones magnétiques permanents (PMSM)
    • Moniteurs de signes vitaux
  • Consommateur (climatisation [AC])

Contenu du kit

  • Assemblage matériel de carte FRDM-MCXA366
  • Guide de démarrage rapide FRDM-MCXA366

Ressources supplémentaires

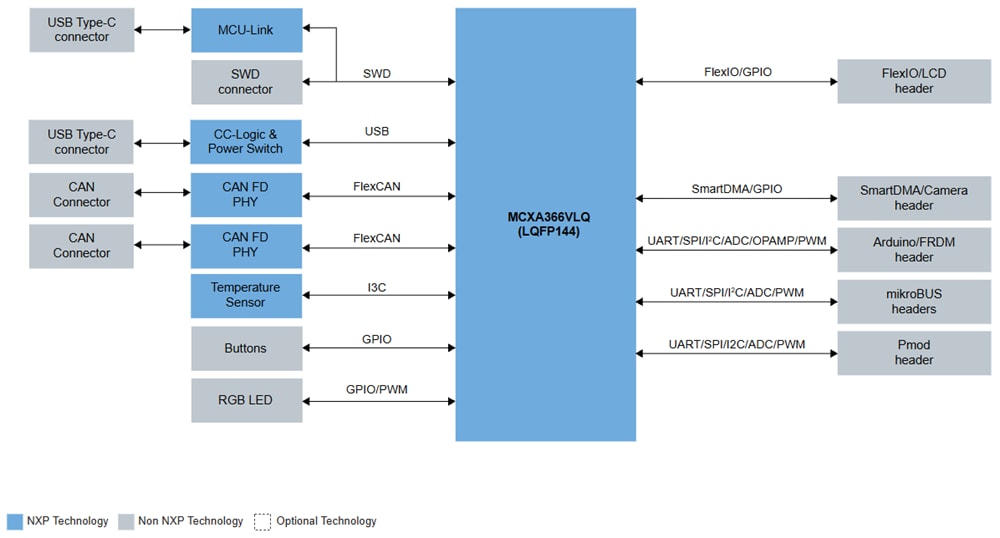

Schéma fonctionnel

Schéma de principe - NXP Semiconductors Carte de développement de microcontrôleur FRDM-MCXA366

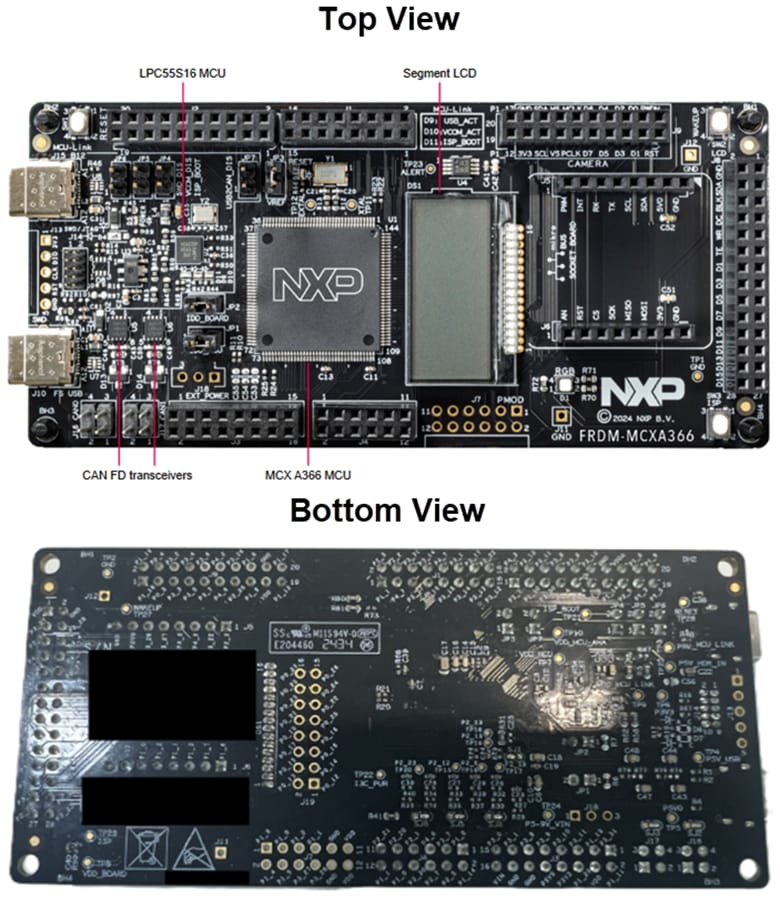

Configuration de carte

Plan mécanique - NXP Semiconductors Carte de développement de microcontrôleur FRDM-MCXA366
