NXP Semiconductors Carte microphone numérique configurable 8CH-DMIC
La carte microphone numérique configurable 8CH-DMIC de NXP Semiconductors est hautement configurable et conçue pour compléter les produits MCU de NXP, y compris les interfaces de microphone PDM. Le 8CH-DMIC fournit 11 microphones PDM numériques, avec jusqu'à 8 actifs à la fois, permettant de configurer de nombreuses topologies de microphone différentes pour l'évaluation et le développement.
La carte microphone numérique configurable 8CH-DMIC NXP utilise un connecteur simple pour se connecter à une carte d'évaluation MCU hôte, prenant en charge l'alimentation et les signaux d'entraînement en option pour piloter des LED embarquées.
Tous les fichiers de conception sont inclus pour la carte et un exemple de code est disponible dans le SDK MCUXpresso pour la carte d'évaluation MCU hôte.
Caractéristiques
- Connecteurs
- Embase 2 x 7 pour connexion à la carte d'évaluation hôte
- Interface utilisateur
- 8 LED, contrôlées via une interface I2C
- Capteurs
- 11 microphones numériques SPH0641lM4H Dual Knowles
Kits associés
NXP Semiconductors Boîtier d'évaluation RT600 i.MX (IMXRT685-AUD-EVK)
Met en œuvre un cœur Arm® Cortex®-M33, combiné à un cœur de processeur DSP HiFi 4 Cadence® Tensilica®.
NXP Semiconductors Kit d’évaluation RT600 i.MX (MIMXRT685-EVK)
Évalue tous les microcontrôleurs de croisement i.MX RT600 et est fourni avec un microcontrôleur 300 MHz Arm® Cortex®-M33.
NXP Semiconductors Kit d'évaluation MIMXRT595-EVK
Plateforme de démonstration et de développement pour les microcontrôleurs croisés i.MX RT500.
Produits associés
NXP Semiconductors Microcontrôleurs croisés RT500 i.MX
MCU embarqués, sécurisés avec un GPU 2D intégré, idéaux pour les applications IHM à faible puissance.
NXP Semiconductors MCU de croisement RT600 i.MX
MCU à ultra-faible puissance avec DSP haute performance pour applications ML/IA, voix et audio
Ressources supplémentaires
Topologie

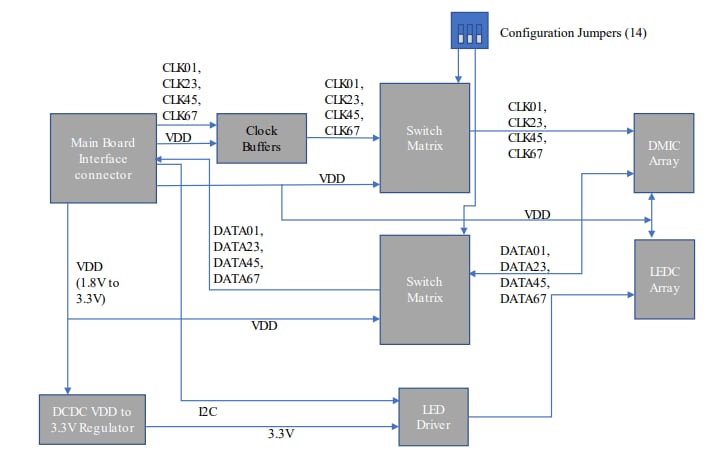

Schéma fonctionnel
