Nexperia Tampons de conversion de niveau de tension NXU0x04
Nexperia NXU0x04 Voltage-Level Translating Buffers are 4-bit, dual-supply level translating buffers with 3-state outputs. These buffers feature four data inputs, four data outputs, and an output enable input. VCCA and VCCB can be supplied at any voltage between 0.9V and 5.5V, making the devices suitable for translating between any voltage nodes (1.2V, 1.5V, 1.8V, 2.5V, 3.3V, and 5.0V). The Nexperia NXU0x04 devices facilitate asynchronous communication between data buses. These buffers transmit data in a fixed direction (unidirectionally) from the A bus to the B bus on four channels. The OE pin can be referenced to the VCCA and VCCB domains, and when the OE pin is set to LOW, the output is disabled and enters a high-impedance OFF state, which isolates the buses. The OE pin can be left floating or externally pulled down to the ground to ensure the high-impedance state of the output during power up/down.
Ces composants Nexperia assurent une faible consommation d’énergie statique et dynamique sur l’ensemble de la plage d’alimentation et sont entièrement spécifiés pour les applications de mise hors tension partielle utilisant IOFF. Le circuit IOFF évite les courants de reflux destructeurs à travers le dispositif lorsqu’il est éteint ou si l’une des alimentations est déconnectée (flottante). Aucun séquençage d’alimentation n’est nécessaire et les pannes de sortie pendant les transitions d’alimentation sont évitées. En conséquence, les pannes n’apparaîtront pas sur la sortie pour les transitions d’alimentation pendant la mise sous tension/hors tension.
Caractéristiques
- Homologué AEC-Q100 (classe 1) (composants -Q100x)
- Prend en charge
- NXU0104 pour interfaces GPIO
- NXU0204 pour interfaces UART à 4 fils
- NXU0304 pour interfaces SPI
- Large plage de tension d’alimentation de 0,9 V à 5,5 V (VCCA ou VCCB)
- Faible consommation d’énergie pour la plage de tension d’alimentation de 1,1 V à 5,5 V
- 3 µA (Tamb = +25 °C)
- 5 µA (Tamb = -40 °C à +125 °C)
- Entrées à bascule de Schmitt avec résistance d’abaissement statique élevée intégrée sur l’entrée
- Débit de données maximal de 250 Mb/s (conversion ≥ 1,8 V à 5 V)
- Activation de sortie (OE) permettant la connexion au domaine VCCA ou VCCB
- Mode de suspension lorsque l’une des tensions d’alimentation est inférieure à 100 mV ou déconnectée (flottante)
- Faible dépassement et sous-dépassement de bruit 10 % de VCCO
- Le circuit IOFF fournit un fonctionnement en mode de mise hors tension partielle
- La performance de verrouillage dépasse 100 mA selon la norme JESD78D classe II
- Spécifié de -40 °C à +85 °C et de -40 °C à +125 °C
- Conforme à la norme JEDEC
- JESD8-12 (0,9 V à 1,3 V)
- JESD8-11 (1,4 V à 1,6 V)
- JESD8-7 (1,65 V à 1,95 V)
- JESD8-5 (2,3 V à 2,7 V)
- JESD8C (2,7 V à 3,6 V)
- JESD12-6 (4,5 V à 5,5 V)
- Protection DES
- HBM : ANSI/ESDA/JEDEC JS-001 classe 2 dépasse 2 500 V
- CDM : ANSI/ESDA/JEDEC JS-002 classe C3 dépasse 1 500 V
- Options de boîtier
- DHVQFN-14 avec flancs mouillables latéraux permettant une Inspection optique automatisée (AOI) des joints de brasage, 2,5 mm × 3 mm × 0,85 mm
- DHXQFN-14, 2 mm × 2 mm × 0,48 mm, pas de 0,4 mm
- TSSOP-14, 4,4 mm de largeur
- XQFN-12, 1,70 mm × 2,0 mm × 0,50 mm
Applications
- Conversion de niveau d'E/S à usage général
- Prend en charge la conversion de tension push-pull comme protocoles UART, SPI et JTAG
- Environnements bruyants ou signaux d’entrée lents
- Grand public

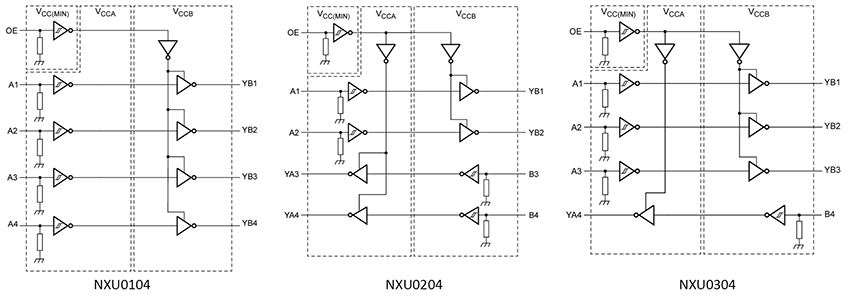

Schéma
Application GPIO standard NXU0104
Application UART à 4 fils standard NXU0204

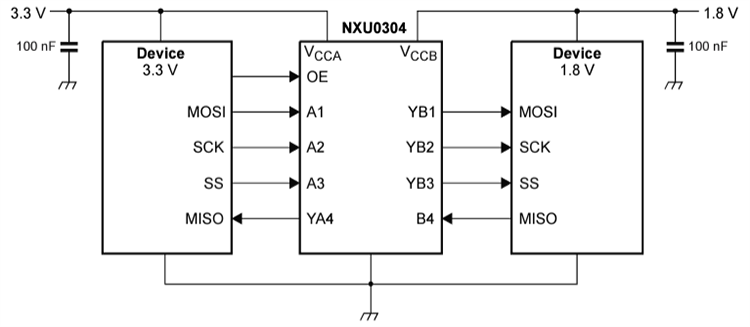

Application d’interface SPI standard NXU0304
Cartes de développement associées
Nexperia Cartes d'évaluation NEVB-NXU0x04UL
PCB contenant les tampons de conversion de niveau de tension à double alimentation NXU0x04.
