Nexperia Convertisseurs de tampon/niveau à double alimentation 2 bits NXU0102
Les convertisseurs de tampon/niveau à double alimentation NXU0102 de Nexperia sont conçus pour faciliter la communication entre différents domaines de tension. Ces composants disposent d'entrées à bascule de Schmitt et de sorties à 3 états, idéales pour le transfert de données asynchrone. La prise en charge d'une large plage de tension d'alimentation de 0,9 V à 5,5 V pour les VCCA et VCCB permet au NXU0102 de Nexperia de convertir différents niveaux de tension, tels que 1,2 V, 1,8 V, 3,3 V et 5,0 V. Avec un débit de données maximum de 250 Mb/s pour les conversions entre 1,8 V et 5 V, les convertisseurs NXU0102 garantissent des performances haute vitesse. Les dispositifs incluent également une broche d'activation de sortie (OE) qui peut être référencée soit à VCCA, soit à VCCB, offrant ainsi une grande flexibilité dans la conception. Les dispositifs sont conçus pour une faible consommation énergétique, avec un tirage de courant standard de 3 µA à +25 °C. De plus, il dispose d'une circuiterie IOFF pour empêcher le reflux de courant lorsque le dispositif est éteint, assurant une exploitation fiable avec les applications partiellement mise hors tension.
Caractéristiques
- -Q100 dénote une qualification produit automobile AEC-Q100 grade 1
- Large plage de tension d'alimentation de 0,9 V à 5,5 V (VCCA et VCCB)
- Faible consommation énergétique pour une plage de tension d'alimentation de 1,1 V à 5,5 V
- 3 µA à +25 °C
- 5 µA de -40 °C à +125 °C
- Entrées à bascule de Schmitt avec résistance de rappel élevée, statique et intégrée sur l'entrée
- Débit de données maximum de 250 Mb/s (conversion ≥1,8 V à 5 V)
- Commande de sortie élevée de 12 mA à 5 V
- L'activation de la sortie (OE) permet la connexion au domaine de VCCA ou VCCB
- Mode de suspension lorsque l'une des tensions d'alimentation est inférieure à 100 mV ou déconnectée (flottante)
- Dépassement et sous-dépassement faible bruit, <10 % de="">CCO
- La circuiterie IOFF permet une exploitation en mode mise hors tension partielle
- La performance de verrouillage dépasse 100 mA, conformément à JESD78D classe II
- Conforme aux normes JEDEC
- JESD8-12 (0,9 V à 1,3 V)
- JESD8-11 (1,4 V à 1,6 V)
- JDES8-7 (1,65 V à 1,95 V)
- JDES8-5 (2,3 V à 2,7 V)
- JESD8C (2,7 V à 3,6 V)
- JESD12-6 (4,5 V à 5,5 V)
- Protection DES
- Le HBM dépasse 2 500 V, conformément à ANSI/ESDA/JEDEC JS-001 classe 2
- Le CDM dépasse 1 500 V, conformément à ANSI/ESDA/JEDEC JS-002 classe C3
- Spécifié de -40 °C à +85 °C et de -40 °C à +125 °C
- Fonction similaire au NXU0202/NXU0202-Q100
Applications
- Conversion de niveau d'E/S à usage général
- Prend en charge la conversion de tension push-pull en tant que protocoles UART 2 fils et JTAG 2 broches
- Environnements bruyants ou signaux d'entrée lents
- Grand public
Caractéristiques techniques
- Options de boîtier
- Boîtier VSSOP8 (SOT765-1) à petit contour, en plastique mince, réduit, 8 pattes, avec une largeur de corps de 2,3 mm
- Boîtier XSON8 (SOT833-1) en plastique, extrêmement fin et compact, sans pattes, 8 broches, corps de 1 mm × 1,95 mm × 0,5 mm
- Boîtier X2SON8 (SOT1233-2) en plastique, extrêmement fin et compact, amélioré thermiquement, sans pattes, 8 broches, corps de 1,35 mm × 0,8 mm × 0,32 mm
- Courant de sortie maximal de ±25 mA
- Courant maximal d'alimentation de 100 mA
- Courant à la terre minimal de -100 mA
- Puissance dissipable admissible de 250 mW
- Plage de température ambiante de -40 °C à +125 °C
Fiche technique

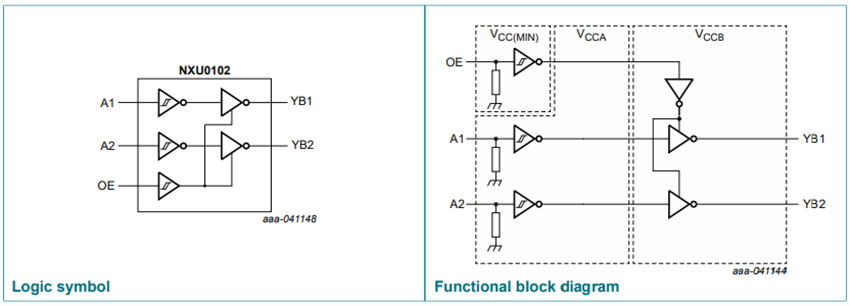

Schémas de fonctionnement
