Nexperia Pilotes de transformateur NXF6505A/B-Q100
Le pilote de transformateur NXF6505A/B-Q100 Nexperia offre une conception push-pull spécialisée pour alimentations électriques isolées dans des facteurs de forme réduits. Le pilote NXF6501-Q100 est doté de transformateurs à prise centrale à profil bas qui fonctionnent avec une alimentation CC de 2,25 V à 5,5 V, facilitant ainsi un bruit et des émissions EMI extrêmement faibles grâce au contrôle de la vitesse de balayage et à l'étalement de spectre pour horloge (SSC).
Le NXF6505A/B-Q100 intègre des caractéristiques de protection interne, notamment la limitation de courant, le verrouillage de la sous-tension, l'arrêt thermique et la circuiterie sans chevauchement, garantissant que le dispositif maintient des limites de fonctionnement sûres. De plus, le dispositif comprend une caractéristique de démarrage progressif qui empêche le courant d'appel élevé lors de la mise sous tension avec de gros condensateurs de charge.
Le NXF6505A/B-Q100 est assemblé à l'aide d'un oscillateur et d'un circuit d'entraînement de grille qui délivre des signaux de sortie complémentaires pour actionner des commutateurs de puissance à canal N référencés à la terre. Ces deux commutateurs de puissance MOSFET complémentaires de 1,2 A peuvent fournir plus de 6 W de puissance. L'oscillateur interne NXF6505A/B-Q100 Nexperia de 440 kHz est destiné aux applications nécessitant une efficacité supérieure et des transformateurs plus petits. Le NXF6501-Q100 est logé dans un petit boîtier SOT8061-1 à 6 broches et est caractérisé pour exploitation dans une plage de température de -55 °C à +125 °C.
Le NXF6505A/B-Q100 a été qualifié par le Conseil électronique automobile (AEC) standard Q100 (Grade 1) et est idéal pour une utilisation dans les applications automobiles.
Caractéristiques
- Qualification de produit automobile conformément à la norme AEC-Q100 (grade 1)
- Spécifié de -55 °C à +125 °C
- Pilote push-pull pour transformateurs, optimisé pour une faible EMI :
- Sortie de contrôle du taux de variation
- Horlogerie à spectre étalé (SSC)
- Large plage de tension d'entrée de 2,25 V à 5,5 V
- Commande de sortie élevée à 1,2 A avec alimentation de 5 V
- Faible RON de 0,2 Ω maximum à l'alimentation de 5 V
- Fréquence de commutation interne :
- pour NXF6505A-Q100 à 160 kHz
- pour NXF6505B-Q100 à 440 kHz
- Synchronisation de plusieurs dispositifs avec une entrée d'horloge externe
- Limite du courant de 2,2 A à 5 V
- Broche d'activation pour mettre le dispositif en mode veille à faible courant (<>
- Protection contre coupure thermique
- Démarrage progressif
- Boîtiers
- Petit boîtier SOT8061-1 (SC-74; TSOP-6) à 6 broches
- Petit boîtier SOT8120-1 (LSOT6) à 6 broches
- Protection DES :
- HBM : la classe 3 A de la norme ANSI/ESDA/JEDEC JS-001 dépasse 6 000 V
- CDM : la classe C3 de la norme ANSI/ESDA/JEDEC JS-002 dépasse 1 500 V
- Compatible avec la sécurité fonctionnelle
Applications
- Alimentation électrique isolée pour applications automobiles et industrielles, notamment :
- CAN, RS-485, RS-422, RS-232, SPI, I2C, LAN à faible puissance
- Alimentations USB isolées à faible bruit
- Contrôle des processus
- Fournitures télécoms
- Fournitures Radio
- Fournitures distribuées
- Instruments médicaux
- Instruments de précision
- Fournitures de filaments à faible bruit
- Contrôle de moteur
- Alimentations électriques isolées pour automobile (AEC-Q100)
- Convertisseur de traction
- Convertisseurs CC-CC
- Système de gestion de batterie
- Chargeur embarqué
Pilote associé
Nexperia Pilote de transformateur NXF6501-Q100
Offre une conception push-pull spécialisée pour alimentations électriques isolées dans des formats compacts.

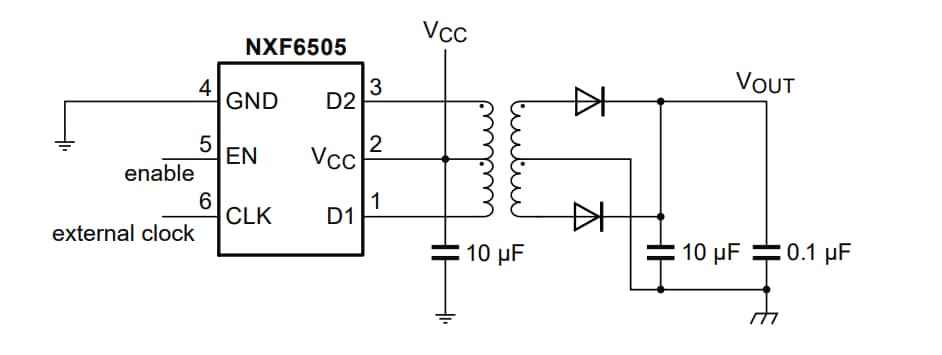

Application standard

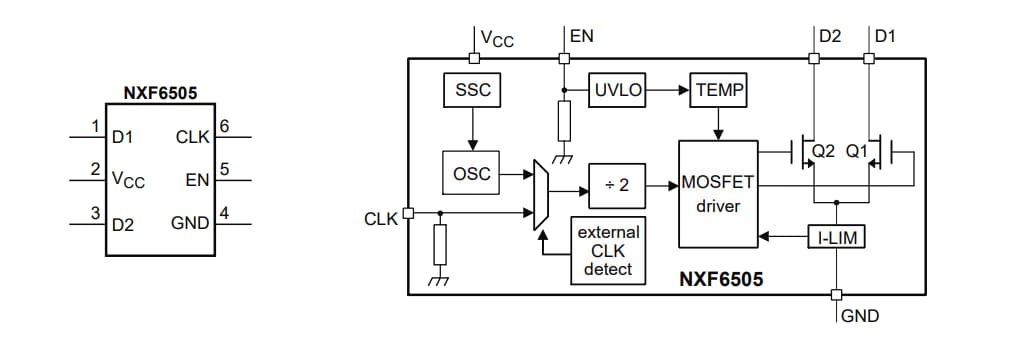

Style de boîtier
