Nexperia Pilote de transformateur NXF6501-Q100
Le pilote de transformateur NXF6501-Q100 Nexperia offre une conception push-pull spécialisée pour des alimentations électriques isolées dans des facteurs de forme réduits. Le pilote NXF6501-Q100 est doté de transformateurs à prise centrale à profil bas qui fonctionnent avec une alimentation CC de 2,25 V à 5,5 V, facilitant ainsi un bruit et des émissions EMI extrêmement faibles grâce au contrôle de la vitesse de balayage et à l'étalement de spectre pour horloge (SSC).
Le NXF6501-Q100 intègre des caractéristiques de protection interne, y compris la limitation de courant, le verrouillage sous tension insuffisante, l'arrêt thermique et la circuiterie sans chevauchement, garantissant que le dispositif maintient des limites de fonctionnement sûres. De plus, le dispositif comprend un démarrage progressif caractéristique qui empêche courant d'appel élevé lors de la mise sous tension avec de gros condensateurs de charge.
Le NXF6501-Q100 est assemblé à l'aide d'un oscillateur et d'un circuit d'entraînement de grille qui délivre des signaux de sortie complémentaires pour actionner des commutateurs de puissance à canal N référencés à la terre. Ces deux commutateurs MOSFET de puissance complémentaires de 1,2 A peuvent fournir plus de 6 W de puissance. L'oscillateur interne NXF6501-Q100 de 410 kHz est destiné aux applications nécessitant une efficacité supérieure et des transformateurs plus petits. Le NXF6501-Q100 est logé dans un petit boîtier SOT8098-1 à 5 broches et est caractérisé pour exploitation dans une plage de température -55 °C à +125 °C.
Le NXF6501-Q100 a été qualifié par le Conseil électronique automobile (AEC) standard Q100 (Grade 1) et est idéal pour une utilisation dans les applications automobiles.
Caractéristiques
- Qualification de produit automobile conformément à la norme AEC-Q100 (classe 1)
- Spécifié de -55 °C à +125 °C
- Pilote push-pull pour transformateurs, optimisé pour faible EMI :
- Contrôle du taux de dérive
- Horlogerie à spectre étalé (SSC)
- Large plage de tension d'entrée de 2,25 V à 5,5 V
- Pilote de sortie élevé de 1,2 A à une alimentation de 5 V
- Faible RON, 0,2 Ω maximum à une alimentation de 5 V
- Fréquence de commutation interne de 410 kHz
- Limite du courant de sortie de 1,7 A
- Protection contre coupure thermique
- Démarrage progressif pour réduire le courant d'appel
- Protection DES :
- HBM : la classe 3 A de la norme ANSI/ESDA/JEDEC JS-001 dépasse 6 000 V
- CDM : la classe C3 de la norme ANSI/ESDA/JEDEC JS-002 dépasse 1 500 V
- Boîtiers
- Petit boîtier 5 broche SOT8098-1 (TSOT23-5)
- Petit boîtier 5 broches SOT8121-1 (LSOT5)
- Compatible avec la sécurité fonctionnelle
Applications
- Alimentation électrique isolée pour applications industrielles et automobiles :
- CAN, RS-485, RS-422, RS-232, SPI, I2C, LAN faible puissance
- Alimentations USB isolées à faible bruit
- Contrôle des processus
- Fournitures télécoms
- Fournitures Radio
- Fournitures distribuées
- Instruments médicaux
- Instruments de précision
- Fournitures de filaments à faible bruit
- Alimentations électriques isolées pour automobile (AEC-Q100)
- Convertisseur de traction et contrôle de moteur
- Convertisseur CC-CC
- Système de gestion de batterie
- Chargeur embarqué
Pilotes associés
Nexperia Pilotes de transformateur NXF6505A/B-Q100
Une conception push-pull spécialisée pour les alimentations électriques isolées dans des formats compacts.

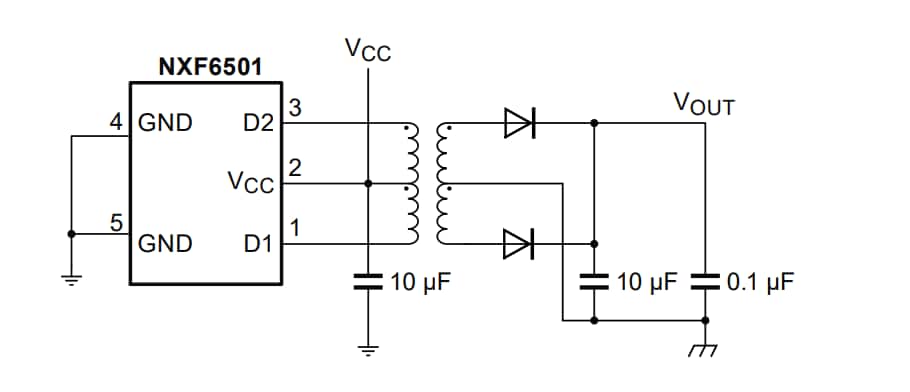

Application standard
