Nexperia Commutateur de charge monocanal à faible IQ NPS7601
Le commutateur de charge monocanal à faible IQ NPS7601 de Nexperia est un commutateur de charge à chute de tension directe régulé avec des capacités de blocage de courant inverse véritables et toujours actives. Il assure une commutation efficace entre les rails d’alimentation, minimisant les pertes de puissance et permettant un contrôle précis de la charge.
Le NPS7601 de Nexperia fonctionne sur une plage de tension d'entrée de 1,5 V à 5,5 V et prend en charge jusqu'à 1,5 A de courant continu. Une entrée d'activation (EN) à niveau actif haut contrôle l'exploitation, permettant d'isoler la charge en bloquant le courant dans les deux directions lorsque la broche est maintenue à l'état bas. Lorsque l'EN est activée à l'état haut et que la tension d'entrée dépasse la tension de sortie, le NPS7601 s'allume de manière contrôlée, gérant le courant d'appel pour éviter une chute de tension sur la source d'alimentation.
Pour obtenir un blocage réel du courant inverse à action rapide avec un courant inverse transitoire minimal, le dispositif utilise un schéma de tension directe régulée. Cette méthode de contrôle actif surmonte les limitations des solutions courantes basées sur un comparateur des tensions d'entrée et de sortie, qui nécessitent souvent des centaines de milliampères avant activation.
Caractéristiques
- Plage de tension d'entrée de 1,5 V à 5,5 V
- Courant continu maximum de 1,5 A
- Courant de repos (IQ faible de 600 nA (std)
- Courant d’arrêt (ISD) faible de 120 nA (std)
- Courant de fuite inverse de -220 nA (en sortie de la broche IN)
- Blocage véritable du courant inverse
- VIN ≥ 1,5 V (avec EN à l'état HAUT et VOUT ≥ VIN)
- VIN = 0 V (lorsque VOUT ≥ VIN)
- Temps de montée contrôlé au démarrage
- Protection contre la surchauffe
- Protection contre les courts-circuits
- Boîtier WLCSP SOT8113 à 4 broches
- Plage de température ambiante de -40 °C à +125 °C (Ta)
Applications
- Électronique grand public
- Wearables
- Dispositifs de l'Internet des objets (IoT)
- Systèmes alimentés par batterie et systèmes de batterie de secours
- Dispositifs alimentés par USB

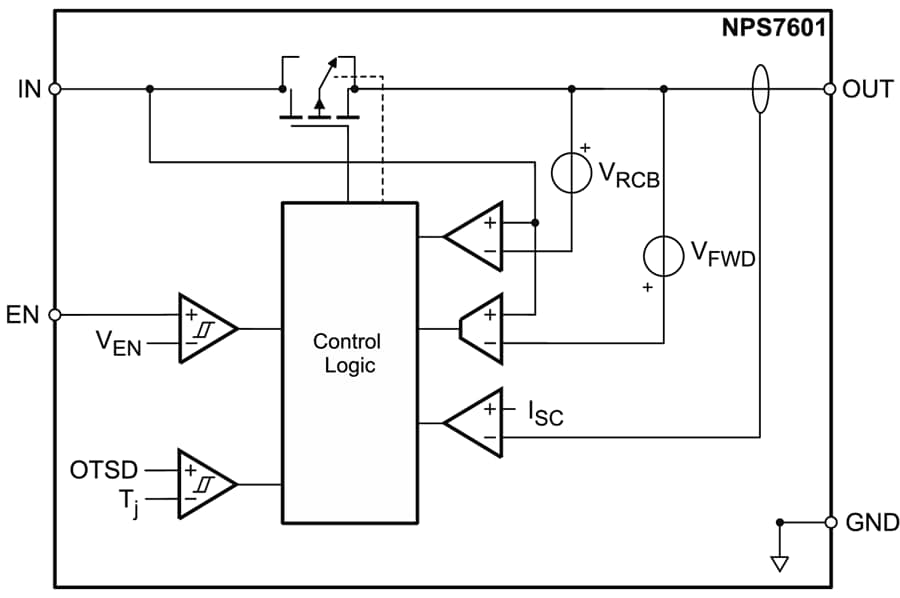

Schéma de fonctionnement
Outil de développement
Nexperia Carte d'évaluation du commutateur de charge NEVB-NPS7601
Testez les performances du NPS7601, un commutateur de charge intégré à faibles pertes, dans différentes applications.
