Nexperia MOSFET NextPower 80/100 V

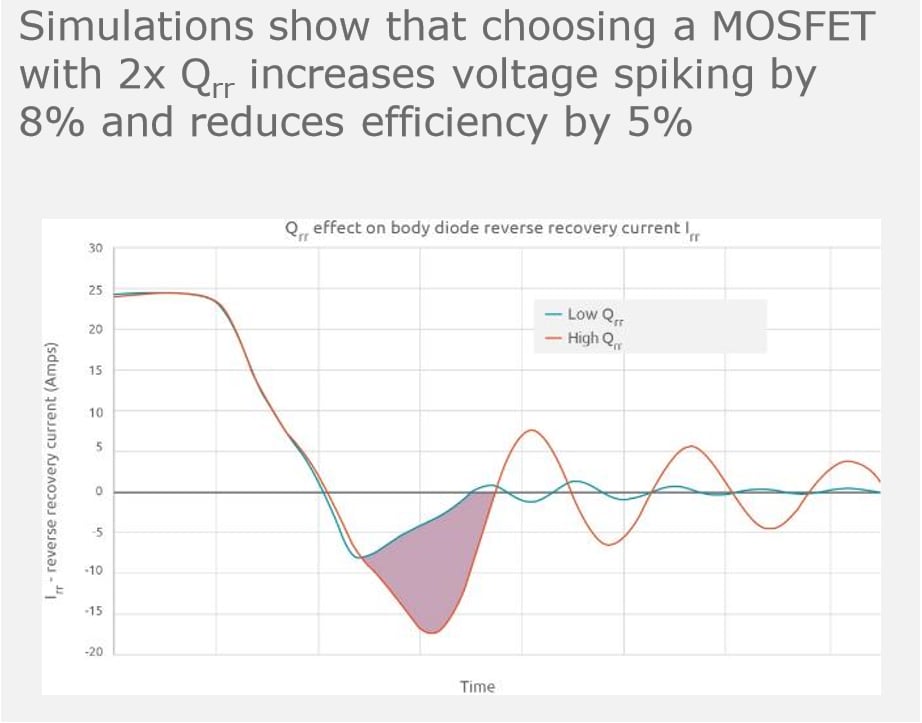

Les MOSFET NextPower 80/100 V Nexperia sont recommandés pour les applications de commutation à haut rendement et haute fiabilité. Les MOSFET de puissance NextPower disposent d’une RDS (on) plus faible 50 % et d’une solide énergie d’avalanche nominale. Ces composants sont idéaux pour l’alimentation, les télécommunications, les conceptions industrielles, les chargeurs et adaptateurs USB-PD de Type C et les adaptateurs 48 V CC-CC. Ces composants ont de faibles pertes de diode de corps avec un Qrr pouvant descendre à 50 nano-coulombs (nC). Cela se traduit par un courant de récupération inverse plus faible (IRR), des pics de tension plus faibles (crête en V) et une sonnerie réduite pour un temps mort encore optimisé.

Caractéristiques

  • Faible Qrr pour un rendement supérieur et un pic plus faible
  • Faible Qg × RDS(on) FOM pour les applications de commutation à haut rendement
  • Valeur nominale d'énergie d'avalanche élevée (Eas)
  • Portefeuille 80 V et 100 V
  • Classé avalanche et 100 % testé
  • Boîtier LFPAK56 conforme à la directive RoHS et sans Ha, boîtier LFPAK88
  • Boîtiers soudables à la vague LFPAK56 (SOT669), LFPAK56E (SOT1023) et LFPAK88 (SOT1235)

Applications

  • Redresseurs synchrones en CA/CC et CC/CC
  • Commutateur côté primaire CC-CC 48 V
  • Commande de moteur BLDC
  • Adaptateurs et chargeurs USB-PD
  • Applications à pont complet et demi-pont
  • Topologies Flyback et résonantes

Performance applicative

Nexperia MOSFET NextPower 80/100 V

Ressources supplémentaires

Vidéos

View Results ( 12 ) Page
Numéro de pièce Fiche technique Description Vgs th - Tension de seuil grille-source Qg - Charge de grille
PSMN1R8-80SSFJ PSMN1R8-80SSFJ Fiche technique MOSFET SOT1235 N-CH 80V 270A 4 V 148 nC
PSMN2R0-100SSFJ PSMN2R0-100SSFJ Fiche technique MOSFET SOT1235 100V 267A N-CH MOSFET 4 V 161 nC
PSMN012-100YSFX PSMN012-100YSFX Fiche technique MOSFET SOT669 100V 65A N-CH MOSFET 4 V 29 nC
PSMN4R5-80YSFX PSMN4R5-80YSFX Fiche technique MOSFET SOT669 N-CH 80V 100A 4 V 60 nC
PSMN5R5-100YSFX PSMN5R5-100YSFX Fiche technique MOSFET SOT669 100V 115A 4 V 64 nC
PSMN7R2-100YSFX PSMN7R2-100YSFX Fiche technique MOSFET SOT669 100V 111A N-CH MOSFET 4 V 50 nC
PSMN9R8-100YSFX PSMN9R8-100YSFX Fiche technique MOSFET SOT669 100V 80A N-CH MOSFET 4 V 34 nC
PSMN3R5-80YSFX PSMN3R5-80YSFX Fiche technique MOSFET SOT1023 N-CH 80V 150A 4 V 75 nC
PSMN015-100YSFX PSMN015-100YSFX Fiche technique MOSFET SOT669 100V 55A N-CH MOSFET 4 V 24 nC
PSMN3R9-100YSFX PSMN3R9-100YSFX Fiche technique MOSFET SOT1023 100V 120A N-CH 4 V 79 nC
Publié le: 2020-08-28 | Mis à jour le: 2024-05-06
