Nexperia Cartes d'évaluation NEX13120xPC
Les cartes d'évaluation NEX13120xPC de Nexperia permettent aux utilisateurs d'évaluer la fonctionnalité et les performances du NEX13120FPC-Q100, un pilote LED automobile à 12 bits et 12 canaux doté d'une interface UART. Le pilote LED linéaire automobile NEX13120-Q100 de Nexperia est conforme à la norme AEC-Q100 de grade 1 et développé pour des applications côté haut. Les cartes d'évaluation NEX13120xPC offrent une plage d'entrée VBAT de 4,5 V à 36 V.
Caractéristiques
- Plage d'entrée VBAT de 4,5 V à 36 V
- Plage d'entrée VS de 3,5 V à 36 V
- Borne d'alimentation parallèle (P17), qui permet de court-circuiter VBAT et VS
- Communication facultative selon les protocoles UART et CAN (P1 ou P2)
- Sélection du mode de sécurité (P13) et configuration de l'adresse (P14, P15, P16)
- Borne d'alimentation VBAT en option (J1 ou TP1)
- Borne REF raccordée à la borne de mise à la terre (P5) et sélection de la résistance REF (P6, P7, P8)
- Borne d'atténuation RGB et monochrome en option (P27 et P37)
- Borne LED raccordée à la borne de mise à la terre (P47) et bornes de raccordement LED simple (P20 à 26, P28 à P36, P38 à P46, P48 à P56)
Applications
- Éclairage arrière extérieur automobile
- Phare extérieur automobile
- Éclairage ambiant intérieur automobile
Pilotes LED associés
Nexperia Pilote LED linéaire automobile NEX13120-Q100
Homologué et conçu pour les applications haute tension, conforme à la norme AEC-Q100 de grade 1.

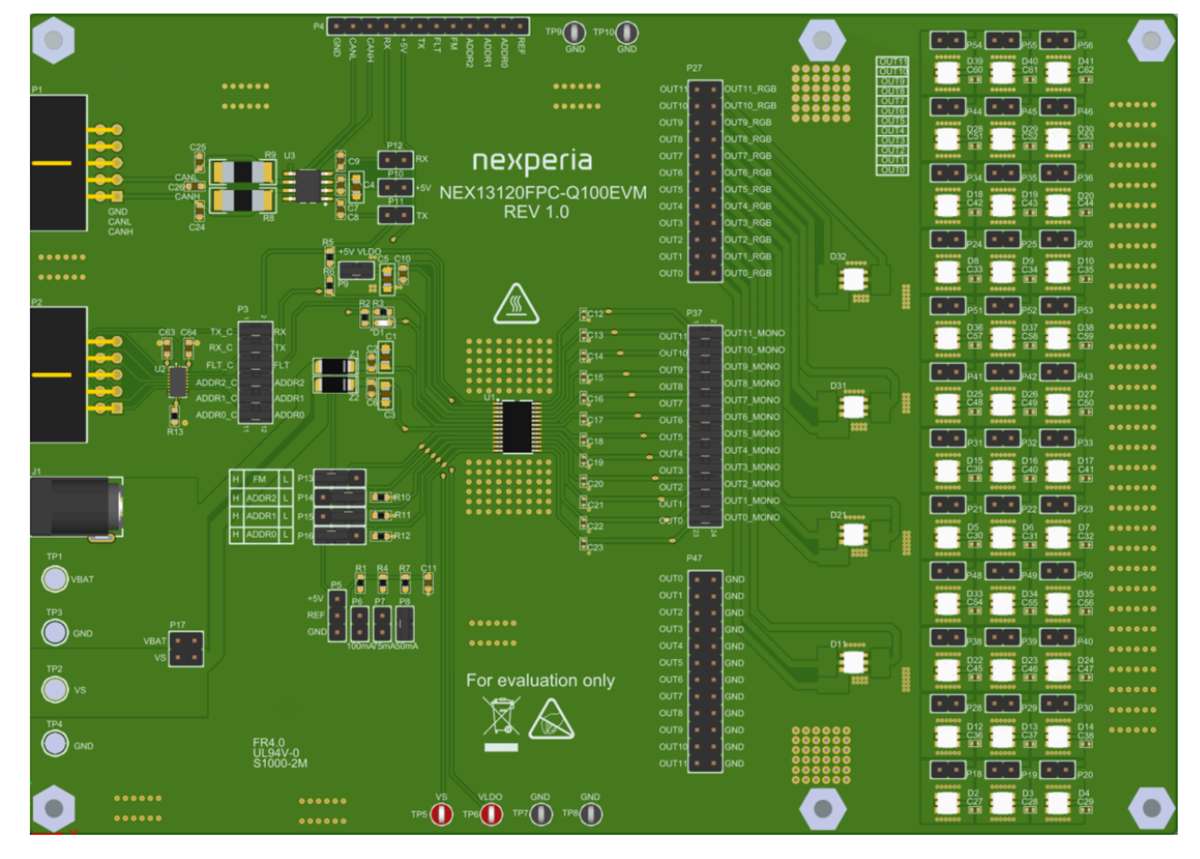

Topologie

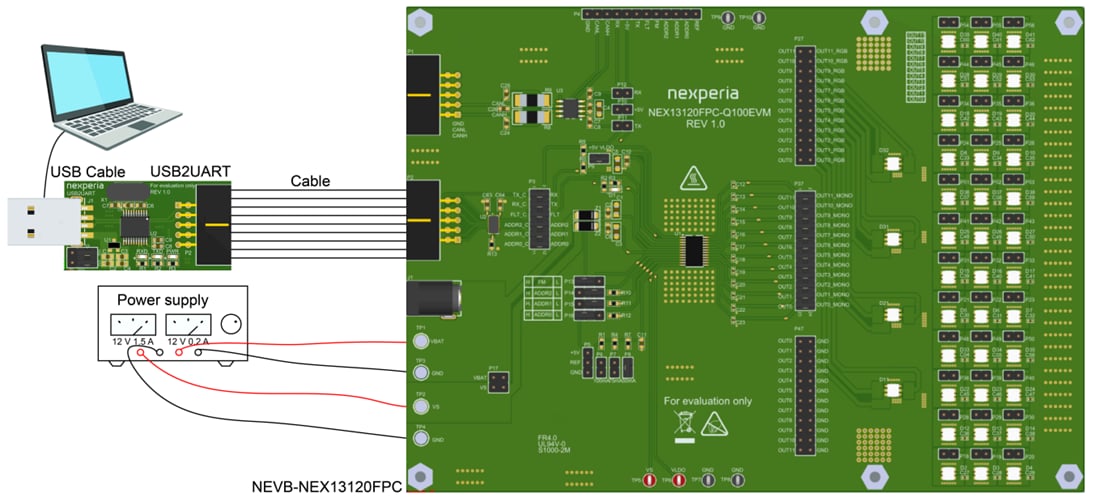

Configuration matérielle avec USB2UART

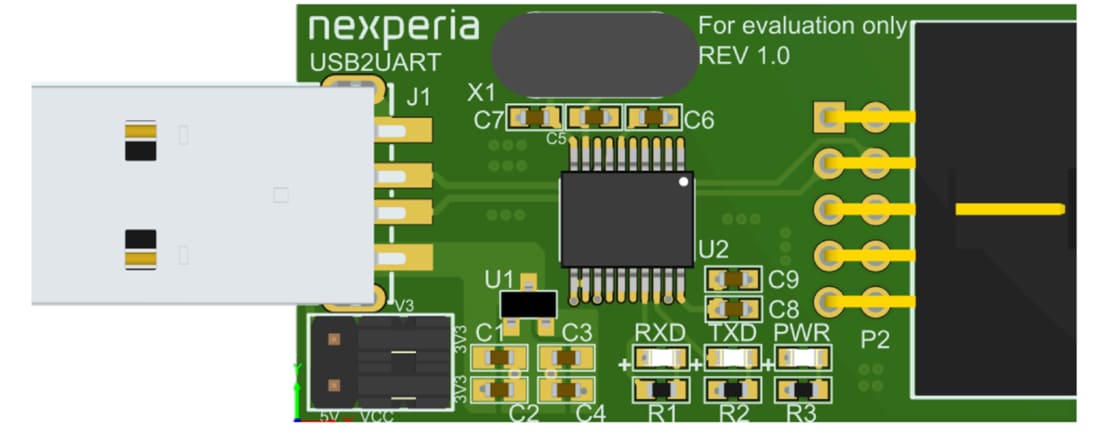

Configurations des connecteurs USB2UART
Publié le: 2025-08-10
| Mis à jour le: 2025-09-05
