Nexperia MOSFET automobiles Trench 9 LFPAK88

Les MOSFET automobiles Trench 9 LFPAK88 Nexperia fournissent une alternative à D2PAK en fournissant une densité de puissance à la pointe de l’industrie dans un encombrement innovant de 8 mm x 8 mm. Ces MOSFET Nexperia fournissent un courant nominal continu 2 fois plus élevé, des performances et une fiabilité thermiques ultimes et un rendement d’espace pouvant atteindre 60 %. Les MOSFET automobiles Trench 9 LFPAK88 Nexperia sont disponibles en classe automobile AEC-Q101 et industrielle.

Caractéristiques

  • Entièrement homologué pour l'automobile au-delà de AEC-Q101
  • Classe de -55 °C à +175 °C adaptée aux environnements thermiquement exigeants
  • Boîtier LFPAK88
    • Conçu pour un encombrement réduit et une densité de puissance améliorée par rapport aux anciens boîtiers à liaison filaire tels que D2PAK pour les applications automobiles de haute puissance à espace restreint d'aujourd'hui
    • Boîtier mince et pince en cuivre permettant au LFPAK88 d'être hautement efficace thermiquement
  • La technologie de pince en cuivre LFPAK permet des améliorations par rapport aux boîtiers à liaison de fils
    • Capacité de courant maximal accrue et excellente diffusion du courant
    • RDS (on) amélioré
    • Inductance source faible
    • Faible résistance thermique Rth
  • Fils Pak Gull Wing LFPAK
    • Fils flexibles permettant une fiabilité de haut niveau de la carte absorbant les contraintes mécaniques et thermiques du cycle, contrairement aux boîtiers QFN traditionnels
    • Inspection visuelle de brasage (AOI), pas besoin d'équipement coûteux à rayons X
    • Mouillage à soudure facile pour un bon joint de brasage mécanique
  • Technologie de super-jonction 40 V Trench 9 Unique
    • Le pas de cellule réduit et la plateforme de super-jonction permettent un RDSon plus faible dans le même encombrement
    • Capacité de SOA et d'avalanche améliorée par rapport au TranchéeMOS standard
    • Les limites VGS (th) étroites permettent une mise en parallèle facile des MOSFET

Applications

  • Systèmes automobiles 12 V
  • Systèmes 48 V CC/CC sur le côté secondaire 12 V
  • Moteurs à puissance plus élevée, lampes et commande de solénoïde
  • Protection contre l'inversion de polarité
  • Éclairage à LED
  • Commutation de puissance Ultra-haute performance

Notes d'application

Appels LFPAK88

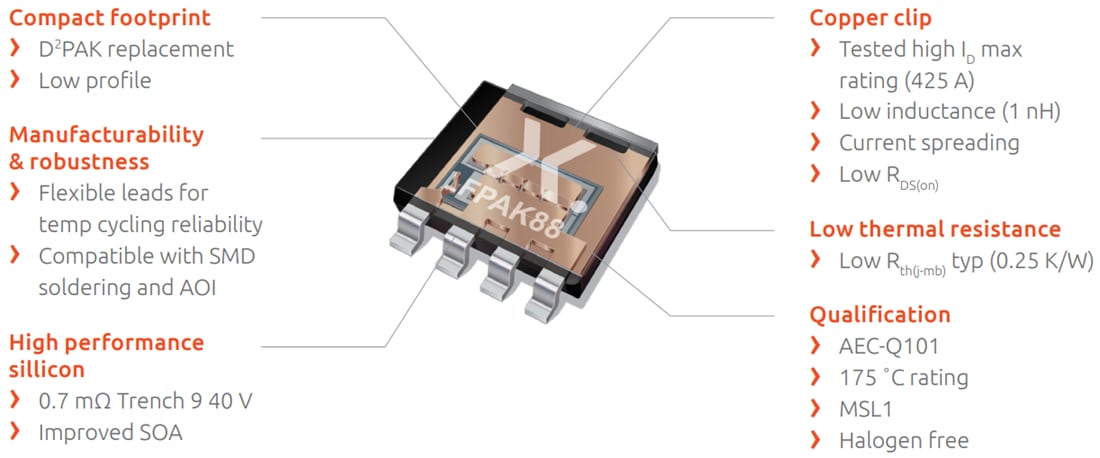

Graphique - Nexperia MOSFET automobiles Trench 9 LFPAK88

Vidéos

MOSFET associés

Nexperia MOSFET NextPowerS3

Plateforme MOSFET 25 V, 30 V et 40 V haute performance utilisant la technologie de super-jonction.

Learn Moreà propos de Nexperia MOSFET NextPowerS3 View Productslié à Nexperia MOSFET NextPowerS3
View Results ( 9 ) Page
Numéro de pièce Fiche technique Vds - Tension de rupture drain-source Id - Courant continu de fuite Rds On - Résistance drain-source Qg - Charge de grille
PSMN1R5-50YLHX PSMN1R5-50YLHX Fiche technique 50 V 200 A 1.75 mOhms 117 nC
BUK7S1R2-40HJ BUK7S1R2-40HJ Fiche technique 43 V 300 A 2.6 mOhms 80 nC
BUK7S2R5-40HJ BUK7S2R5-40HJ Fiche technique 40 V 140 A 2.5 mOhms 38 nC
BUK7S0R5-40HJ BUK7S0R5-40HJ Fiche technique 40 V 500 A 500 uOhms 190 nC
PSMN2R0-55YLHX PSMN2R0-55YLHX Fiche technique 55 V 200 A 2.1 mOhms 119 nC
BUK7S1R5-40HJ BUK7S1R5-40HJ Fiche technique 43 V 260 A 3.27 mOhms 67 nC
BUK7S1R0-40HJ BUK7S1R0-40HJ Fiche technique 40 V 325 A 1 mOhms 98 nC
BUK7S2R0-40HJ BUK7S2R0-40HJ Fiche technique 40 V 190 A 2 mOhms 50 nC
BUK7S0R7-40HJ BUK7S0R7-40HJ Fiche technique 40 V 425 A 700 uOhms 144 nC
Publié le: 2020-08-21 | Mis à jour le: 2024-05-03
