Nexperia Pilotes de ligne/tampon inverseur simple 74LVC1G240
Les pilotes de ligne/tampon inverseur simple 74LVC1G240 de Nexperia sont des pilotes de ligne/tampon inverseur 1 bit avec une sortie à 3 états. Le 74LVC1G240 dispose d'une activation de sortie OE. Les sorties permettront un état bloqué à haute impédance à niveau élevé. Un composant 3,3 V ou 5 V pilote les entrées pour une flexibilité en tant que convertisseurs dans les environnements mixtes 3,3 V et 5 V. La bascule de Schmitt sur toutes les entrées rend ce circuit tolérant à des fronts montants et descendants plus lents en entrée.
Les pilotes de ligne/tampon inverseur simple 74LVC1G240 de Nexperia sont entièrement spécifiés pour les applications de mise hors tension partielle utilisant un circuit IOFF. Le circuit IOFF désactive la sortie, empêchant le courant de retour potentiellement dommageable à travers le 74LVC1G240 lorsqu'il est éteint.
Caractéristiques
- Conforme aux normes JEDEC :
- JDES8-7 (1,65 V à 1,95 V)
- JDES8-5 (2,3 V à 2,7 V)
- JESD8-B/JESD36 (2,7 V à 3,6 V)
- +/-24 mA en sortie (VCC = 3,0 V)
- Protection ESD :
- HBM : ANSI/ESDA/JEDEC JS-001 classe 2 dépasse 2 000 V
- CDM : ANSI/ESDA/JEDEC JS-002 classe C3 dépasse 1 000 V
- Large plage de tension d'alimentation de 1,65 V à 5,5 V
- Haute immunité aux bruits
- Faible consommation électrique CMOS
- Les entrées acceptent des tensions de 5 V au maximum
- Performances de blocage dépassant 250 mA
- Interface directe avec des niveaux TTL
- Plages de températures : -40 °C à +85 °C et de -40 °C à +125 °C
Tableau de comparaison des pièces

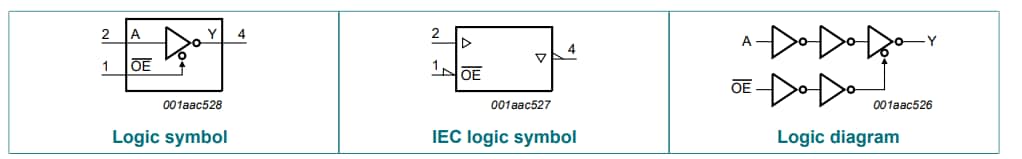

Schémas de fonctionnement

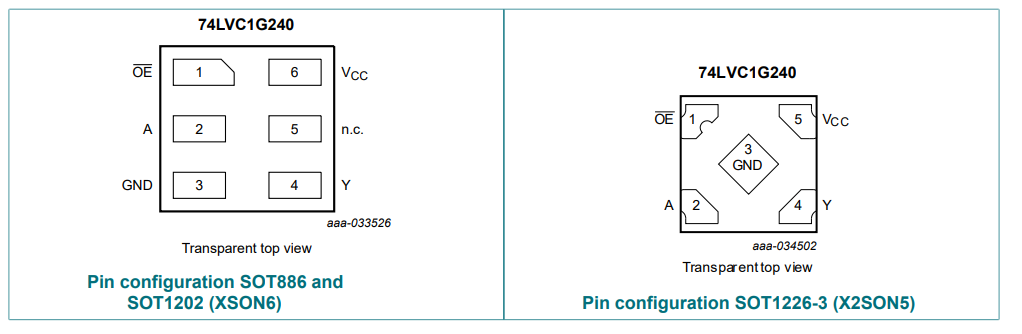

Configurations des broches
