Module Bluetooth® haute puissance SN2100 Murata Wireless

Module Bluetooth® haute puissance SN2100 Murata Wireless

Le module Bluetooth® haute puissance SN2100 Murata Wireless est un module Bluetooth® complet à haute puissance de classe industrielle (classe 1) avec une antenne sur carte pour les applications M2M. Le SN2100 intègre un CI Bluetooth®, un PA, un frontal RF, un TCXO et une antenne sur puce dans un petit boîtier LGA et peut s'insérer directement dans une conception OEM. Il offre un bilan de liaison total de 110 dB, ce qui est sensiblement mieux que la plupart de modules Bluetooth® sur le marché. Ceci rend le SN2100 bien adapté aux applications de commande industrielle qui nécessitent habituellement de plus grandes distances de couverture. Ce module offre une durée de vie prolongée et une plage de température de fonctionnement industriel standard pour un tel usage. Il propose aussi une interface HCI standard vers le CPU hôte.


Caractéristiques
  • Bluetooth v2 Classe 1 2,4 GHz
  • Couverture longue portée : 250 m
  • Antenne sur carte
  • Horloge lente sur carte
  • Température de fonctionnement de classe industrielle
  • Certifié FCC/IC, conforme CE
Applications
  • Commande d'éclairage
  • Domotique
  • Systèmes domestiques
    de gestion de l'énergie
  • Énergie intelligente
  • Commande et supervision industrielles
  • Appareils de remise en forme et de soins médicaux

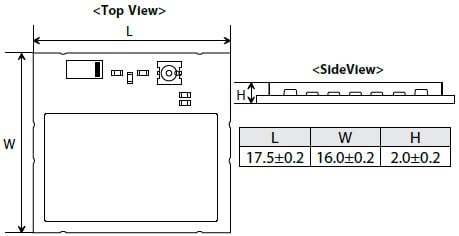

Dimensions du module en mm

Dimensions du module

Caractéristiques techniques
  • Puissance de sortie en transmission maximale : +18 dBm
  • Sensibilité de réception : -92 dBm
  • Débit de données pris en charge : BDR
  • Circuit d'horloge 32 kHz sur module
  • Interface hôte : UART/PCM
  • Tension d'alimentation : 2,2 V à 3,3 V
  • Dimensions : 17,5 x 16,0 x 2,0 mm
  • Température de fonctionnement : -40 °C à 85 °C
  • Conforme à la directive RoHS
  • MSL JEDEC niveau 3

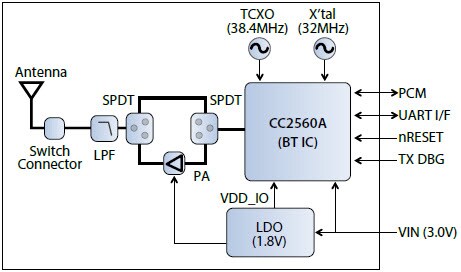

Schéma de principe
Schéma de principe

Kit de développement SN2100 EM Murata Wireless

Le kit de développement SN2100 EM Murata Wireless est proposé pour le développement d'applications clientes sur les plateformes basées sur un Stellaris® ou un MSP430 Texas Instruments. Il donne une fonctionnalité Bluetooth au kit de développement pour TI MSP430 et Stellaris®. Le kit de développement SN2100 EM se branche en direct sur le TI MSP-EXP430F5438 et avec un adaptateur sur d'autres cartes de développement. Ce kit contient une carte SN2100 EM et un guide de démarrage rapide.


Contenu du kit
  • 1 carte SN2100 EM
  • Guide de démarrage rapide
