Module sans fil SN1857 BT/BLE Murata

Le module sans fil SN1857 BT/BLE de Murata fournit des fonctionnalités NFC et WLAN de 2,4 et 5 GHz plus Bluetooth dans un petit module conforme ETSI et certifié FCC/IC. Le SN1857 est basé sur le SOC WL1857 de TI. Ce module dispose de performances RF optimisées, notamment un circuit frontal RF à haut rendement, une horloge de référence interne stable à 26 MHz et des connecteurs RF coaxiaux U.FL. Ce module est conçu pour s'insérer dans des espaces restreints et nécessite un minimum de composants externes pour fonctionner. Des pilotes logiciels sont disponibles sur les systèmes d'exploitation Linux et Android.

Caractéristiques

  • Conforme IEEE 802.11a/b/g/n
  • Prend en charge MIMO 2T/2R 2,4 GHz
  • Prend en charge MISO 1T/2R 5 GHz
  • Prend en charge SISO à 40 MHz de bande passante
  • Prend en charge WiFi Direct, Soft AP et Multi-rôle
  • Interface hôte WLAN SDIO 4 bits
  • Bluetooth 4.0 avec Bluetooth Low Energy
  • Fonctions de lecteur et de carte NFC
  • Plage de température de fonctionnement industrielle
  • Basse consommation de courant dans tous les modes de fonctionnement
  • Mode de repos à courant extrêmement faible
  • Boîtier LGA miniature à 62 broches, dimensions nominales 21,1 x 14,5 x 2,3 mm
  • Pilotes logiciels Open source conformes Wi-fi et Bluetooth
  • Prise en charge ANT optionnelle
  • Aucun étalonnage en production requis

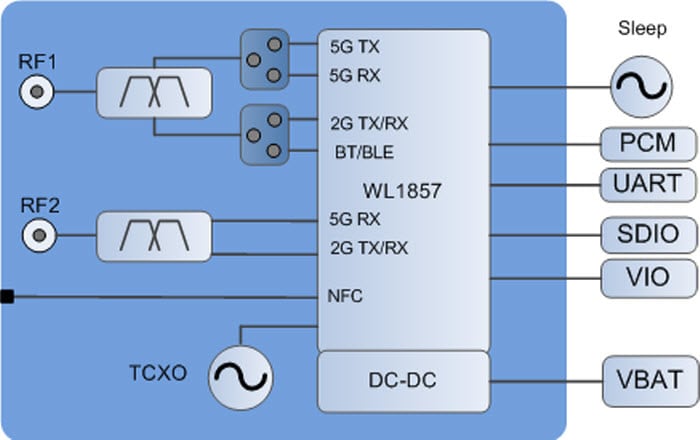

Schéma de principe
Schéma de principe
Module sans fil - 88-00154-00

 Carte fille - 88-00155-86

 Kit de combinaison - 88-00155-85
