Connecteurs à couplage en aveugle RF SMPM Molex

Connecteurs à couplage en aveugle RF SMPM Molex

Les connecteurs à couplage en aveugle RF SMPM Molex assurent une haute densité et d'excellentes performances en fréquence. Ils sont aussi 30 % plus petits que les conceptions SMP. Les connecteurs à couplage en aveugle RF SMPM Molex réduisent le poids du système en comparaison aux connecteurs plus gros et augmentent la productivité en fabrication avec l'usage de connecteurs à ports multiples. L'interface à couplage en aveugle s'aligne automatiquement pour supporter tout mauvais alignement radial ou axial inhérent à un couplage carte à carte. Ces connecteurs ont une plage de fréquence allant de DC à 65 GHz, et sont conçus pour les applications militaires et haute fréquence.


Caractéristiques
  • 30 % plus petits que les conceptions SMP
    • Idéal pour les applications compactes nécessitant un haut niveau de densité
  • Plage de fréquence allant de DC à 65 GHz
    • Conçu pour les applications militaires et haute fréquence
    • Conforme MIL-PRF-39012
  • Dégradation du rapport d'onde stationnaire (VSWR) négligeable
    • Permet aux concepteurs de CCI une pile de tolérance supplémentaire
    • Compense tout mauvais alignement axial jusqu'à 0,25 mm
  • Interface femelle de couplage en aveugle
    • Alignement automatique pour supporter tout mauvais alignement radial ou axial inhérent à un couplage carte à carte.
    • Assure d'excellentes performances électriques sans dégradation à travers de multiples cycles de couplage
    • Interface mâle « gant de receveur » disponible pour une compensation de mauvais alignement radial supplémentaire
  • Conception à installer en appuyant
    • Élimine l'usage de guides ou de rainure pendant l'installation

Applications
  • Armée et aérospatiale
    • Drones aériens
    • Équipement radar
    • Brouilleurs
  • CCI
    • Entrée / Sortie
    • Test et mesure
Caractéristiques électriques
  • Tension (max.) :
    • Niveau de la mer — 275 Vrms
    • 70 000 pieds — 85 Vrms
  • Impédance : 50 Ω
  • Plage de fréquence : CC à 65 GHz
  • VSWR :
    • 1,10 — CC à 23 GHz
    • 1,15 — 23 à 26 GHz
    • 1,35 — 26 à 50 GHz
  • Résistance de contact (max.) :
    • Centrale — 6,0 mΩ
    • Externe — 2,0 mΩ
  • Tension de tenue diélectrique : 500 V RMS
  • Résistance d'isolation : >= 5 000 MΩ

Caractéristiques physiques
  • Boîtier :
    • Interfaces femelles : BeCu
    • Interfaces mâles : BeCu, laiton, kovar ou acier inox
  • Contact : BeCu
  • Revêtement : Or sur Nickel
  • Température de fonctionnement : -65 °C à +165 °C

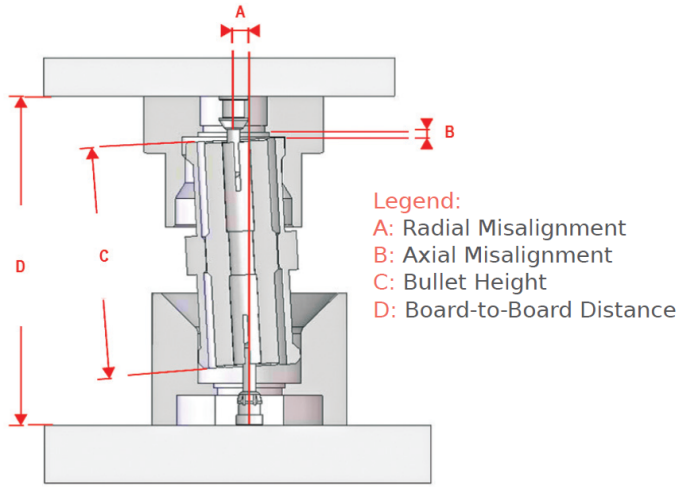

Mauvais alignement axial et radial
Mauvais alignement axial et radial
