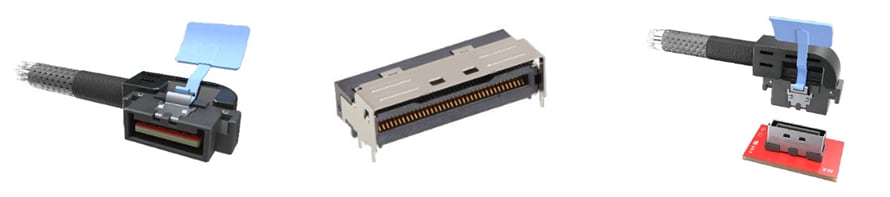

Molex Système de connecteurs NextStream
Molex NextStream Connector System features high-speed data transmission rates up to 64Gbps PAM-4 and PCIe Gen 6 standards, ideal for data-intensive applications. The connector system offers an internal active re-driver channel that improves signal loss performance and system gain ratings over long distances, which is critical in low-latency data uses. The NextStream series provides future-proof systems via an upgrade capability to PCIe Gen 7 with 128Gbps PAM-4 data rates, allowing for user flexibility and growth. The Molex NextStream Connector System possesses 38 to 154 circuits and supports standardized applications and protocols. The connector system ensures signal integrity (SI) for various applications, including artificial intelligence (AI) infrastructure, servers, data storage, networking, and consumer devices.
Caractéristiques
- Les performances à haut débit sont évolutives et permettent d'assurer la pérennité des systèmes
- Débit de transmission à haute vitesse jusqu'à 64 Go/s en PAM-4
- Possibilité de mise à niveau vers PCIe Gen 7 avec des débits de données PAM-4 de 128 Go/s
- Permet des applications et des protocoles standardisés
- PCIe gén. 6
- NVMe-EDSFF
- CXL
- UPI 2.0
- OCP DC-MHS
- Hautes performances dans des applications à contraintes d'espace
- Améliore les performances en matière de pertes de signal et le gain de système
- Canal actif intégré de repilotage
- Assure une excellente intégrité de signal (SI), via un boîtier entièrement protégé de fiches de câblage
- Simplifie l'installation pour l'opérateur
- Réduit les erreurs d'inversion de raccordements
- Petit facteur de forme SFF-TA-1035
- Dimensions 11,9 mm x 30,4 mm x 0,6 mm
- Conforme à la directive RoHS
Applications
- Serveurs/stockage
- Cloud computing (informatique en nuage)
- Centres de données à très grandes échelles
- Infrastructure IA
- Commutateurs
- Serveurs
- Systèmes JBOM
- Réseautage
- Applications de châssis
- Cartes d'interposeur
- Routeurs
- Grand public
- Systèmes connectés d'accueil
- Dispositifs IoT
Caractéristiques techniques
- Canaux PCIe
- X4/X6 (42P)
- X8/X12 (80P)
- X16/X20 (130P)
- X20/X24 (160P)
- Impédance de 850 Ω
- Tension maximale de 12 VCA par contact
- Intensité maximale de 1,1 A par contact
- Verrou fixe
- 54 N max. de force d'accouplement sur 80 broches
- Force de retenue de 50 N min.
- Gamme de jauges de fils de 28AWG à 32AWG
- Câbles twinax discrets et plats
- Types de fiches de câbles droit, en angle droit vers le bas, sortie à droite et sortie à gauche
- Types vertical et à angle droit de connecteurs femelles
- 38 à 154 circuits disponibles
- Durabilité maximale 250-cycle
- Boîtier LCP
- Contacts en alliage de cuivre
- Plage de température de fonctionnement de -40 °C à +80 °C
