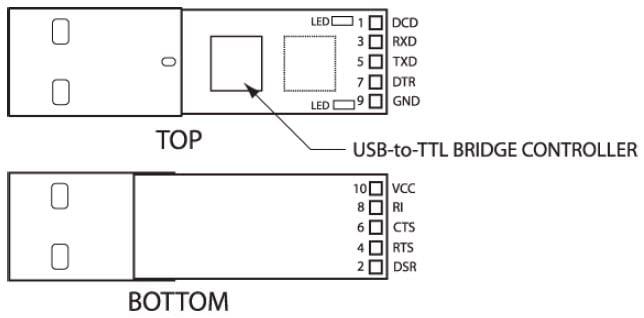

Câbles pour pont TTL et clés USB vers UART Série 3 V et 5 V Microchip RN-SRLLes clés USB vers 3 V et 5 V UART Série Microchip RN-SRL sont des modules (Assemblage CCI) de cartes pont TTL USB vers série conçus pour embarquer un moyen rapide et facile pour s'interconnecter à des composants dotés d'interfaces série de niveau TTL qui nécessitent une conversion vers l'USB. Le contrôleur de pont embarqué est soit le composant UART USB vers série PROLIFIC 64 bits PL2303HXD (3 V) soit le FTDI FT232R (5 V) qui contrôle le signal USB concerné et les exigences du protocole. Les clés USB vers UART Série 3 V et 5 V Microchip RN-SRL sont chacune faites de 2 composants principaux : un connecteur USB de type A comme interface vers le monde extérieur et un CCI à petit facteur de forme nécessitant des connexions par fils soudés au(x) composant(s) de couplage. L'assemblage CCI conforme RoHS est configuré avec un niveau de sortie TTL fixe de +3,3 V ou +5 V. Les câbles pour pont TTL USB vers série Microchip RN-SRL sont disponibles en connecteurs mâles USB-A surmoulés noir et translucide, ayant des fils étamés à 6 connecteurs prêts pour connexion à l'extrémité opposée. Chaque câble a une longueur de 1,8 m (6 pieds), avec un traitement de finition thermorétractable.
|
Caractéristiques communes - Permet la conversion/le pontage USB vers TTL série
- Se raccorde à l'UART ou aux E/S du composant (microcontrôleur)
- Les E/S comprennent TX, RX, RTS, CTS, VCC et GND
- Compatible USB 2.0 full speed
- Flux des données contrôlé par RTS/CTS, DSR/DTR ou XON/XOFF
- EEPROM interne avec zone inscriptible allouée à l'utilisateur
- Assemblage CCI alimenté par bus USB
- Logique externe alimentée à partir du port USB à +5 V ou +3 V
- Pilotes et logiciel pour port comm virtuel sans redevances gratuits
- Prises en charge des pilotes (USB et interface logicielle DLL) et Virtual Comm : W98, 98SE, ME, Win2K, Win2003, WinXP, Win2008, WinXP-64, Win7, Win7-64, WinVista, WinVista64, WinXP-Embedded, WinCE v4.2, v5.0, v6.0, MAC OS8, OS9, OSX et Linux 2.4+
- Plage de températures de fonctionnement : -40 °C à +85 °C
Caractéristiques clé USB vers UART 3 V Série - Un générateur de vitesse de transmission programmable peut être configuré pour la prise en charge
- Taux de transfert de données de 75 à 12 M bauds aux niveaux TTL
- Prend en charge 5, 6, 7, ou 8 bits de données, 1, 1,5 ou 2 bits d'arrêt, et la configuration de parité Aucun, Pair, Impair, Marque ou Espace
- Erreur de parité, erreur de débit de trame, et détection de rupture de lien série
- Mémoire tampon bidirectionnelle 512 octets en sortie / 256 octets en entrée, ou 128 octets en sortie / 384 octets en entrée
- ROM de programmation unique sur puce pour configuration de démarrage des composants
- Emetteur-récepteur USB1.1 sur puce, régulateur 5 V->3,3 V
Caractéristiques clé USB vers UART 5 V série - Taux de transfert de données de 300 à 3M bauds aux niveaux TTL
- Prend en charge 7 or 8 bits de données, 1 ou 2 bits d'arrêt, et la configuration de parité Aucun, Pair, Impair, Marque ou Espace
- Caractéristique de sécurité FTDIChip-ID™ prise en charge
- Paramétré en usine pour sorties d'entraînement CMOS +5 V et entrées TTL sécurisées 5 V
- Compatible contrôleur hôte OHCI, UHCI, et EHCI
|
