Microchip Technology Carte de module Wi-Fi® WILCS02 M.2
La carte de module Wi-Fi® WILCS02 M.2 de Microchip Technology est une carte d'interface M.2 compatible avec la norme IEEE 802.11 b/g/n. Cette carte démontre les fonctionnalités et les caractéristiques du module Wi-Fi WILCS02UE de faible puissance de Microchip. La carte de module Wi-Fi WILCS02 comporte l'arbitrage de trafics de paquets (PTA), la mise à jour de micrologiciels de dispositifs (DFU), un connecteur d'antennes U.FL et des broches de bridage configurables pour la sélection d'interfaces hôtesses. Cette carte s'accompagne du support d'antennes (BPC2J5). La carte de module Wi-Fi WILCS02 est utilisée dans des applications d'automatisation industrielle, de surveillance à distance d'équipements et de surveillance de condition physique.
Caractéristiques
- Interface M.2 clé E à deux interfaces principales :
- Entrée/sortie numérique sécurisée (SDIO)
- Interface périphérique série (SPI)
- Arbitrage du trafic de paquets (PTA)
- Alimentée depuis la carte hôtesse M.2 via le connecteur M.2 de 3,3 V pour VCC
- Interface PTA à trois fils basée sur le matériel pour résoudre la coexistence Wi-Fi®/BLUETOOTH®
- Broches de sertissage configurables pour la sélection d'interface hôtesse
- Mise à jour de micrologiciels de dispositifs (DFU)
- API/pilotes fonctionnels via SPI avec microcontrôleur (MCU) hôte
- API/pilotes fonctionnels via SDIO avec microprocesseur (MPU) hôte pour des systèmes à base Linux
- Connecteur d'antennes U.FL
- Dimensions 22 mm x 30 mm x 2,1 mm
Applications
- Automatisation domestique ou industrielle
- Contrôle d'équipements à distance
- Surveillance de la santé et de la forme physique

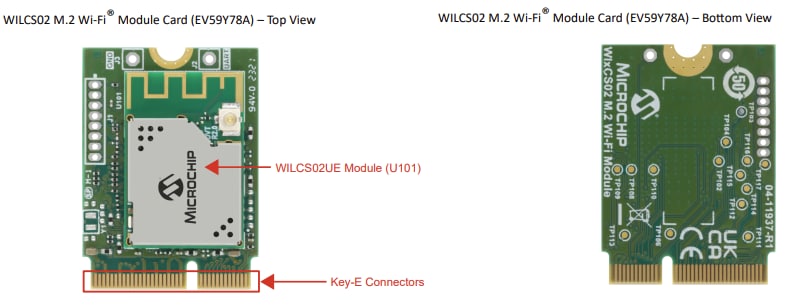

Présentation générale
Schéma fonctionnel
Modules associés
Microchip Technology Circuits intégrés/Modules de dispositifs de commande de réseaux Wi-Fi® WILCS02
Conforme à l'IEEE 802.11b/g/n, flux spatial unique de 20 MHz de largeur de bande de canal.
