Microchip Technology Conception de référence PFC triphasé Vienne
La conception de référence de correction du facteur de puissance (PFC) triphasé Vienne de Microchip est une conception de référence PFC triphasé Vienne pour les chargeurs de véhicules électriques hybrides/véhicules électriques (HEV/EV) et les applications d’alimentation à découpage (SMPS) à haute puissance. Cette conception de référence, qui met en avant la technologie au carbure de silicium (SiC), utilise les MOSFET MSC™ et les diodes à barrière de SCHOTTKY (SBD) de Microchip pour atteindre le rendement de 98,6 % à la sortie de 30 kW.
Caractéristiques
- Conçu pour les applications 30 kW
- Diodes MSC 1 200 V et MOSFET MSC 700 V avec commutation Inductive non limitée (UIS) répétitive/avalanche élevée
- Tension d’entrée 380/400 VRMS triphasé, 50 Hz ou 60 Hz.
- Fréquence de commutation 140 kHz
- Tension de sortie 700 V CC
- Disposition PCB optimisée pour la sécurité, les contraintes de courant, les contraintes mécaniques et l’immunité au bruit
- Contrôleur de signal numérique (DSC) dsPIC33CH pour contrôle numérique
Schéma fonctionnel

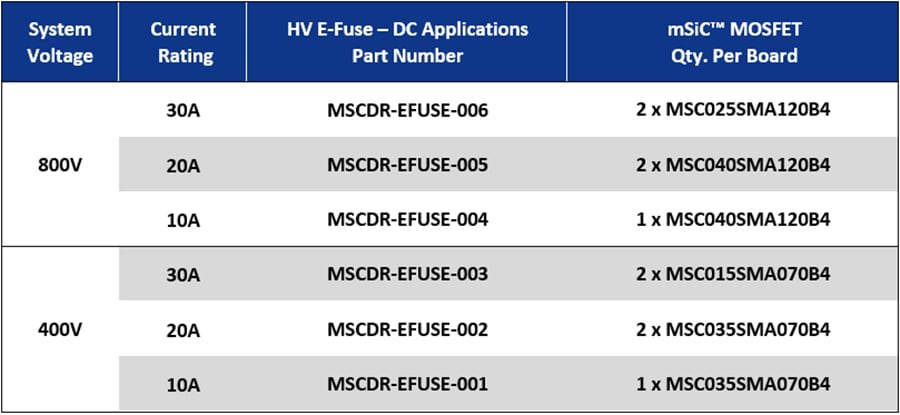

Guide de sélection des pièces
Produits associés
Microchip Technology MOSFET au carbure de silicium (SiC)
Offrent des performances dynamiques et thermiques supérieures à celles des MOSFET de puissance au silicium (Si) conventionnels.
Microchip Technology Silicon Carbide (SiC) Schottky Barrier Diodes
Zero forward and reverse recovery charge for improved system efficiency.
Outils de développement associés
Microchip Technology Conception de référence E-Fuse auxiliaire haute tension
Cartes de démonstration utilisées pour la technologie E-Fuse auxiliaire haute tension dans les applications EV et EV hybrides.
