Microchip Technology Modems PLC à bande étroite programmables PL460
Les modems PLC à bande étroite programmables PL460 de Microchip Technology sont conçus pour exécuter n'importe quel protocole PLC dans une bande de fréquences inférieure à 500 kHz. Le PL460 intègre le pilote de ligne PLC, permettant une solution hautement intégrée qui réduit la nomenclature totale, simplifie la disposition et facilite la conception du modem.
Les modems PLC PL460 de Microchip sont conformes aux réglementations FCC, ARIB, KN60 et CENELEC EN50065 correspondant aux exigences de l'Internet des objets (IdO) et des applications d'énergie intelligente. Le dispositif prend en charge les normes PLC à bande étroite de pointe telles que ITU G.9903 (G3-PLC®), UIT G.9904 (PRIME) ainsi que tous les autres protocoles PLC à bande étroite, tout en étant une plateforme à l'épreuve du temps capable de prendre en charge l'évolution de ces normes.
Le PL460 est conçu pour être piloté par des dispositifs hôtes Microchip externes, offrant ainsi une flexibilité supplémentaire du côté hôte. Le dispositif hôte Microchip charge le micrologiciel de protocole PLC approprié dans le PL460 avant le fonctionnement du modem et contrôle le modem PL460.
Caractéristiques
- Modem de communication de ligne d'alimentation (PLC) à bande étroite programmable
- Amplificateur PLC de classe D intégré
- Frontal PLC intégré
- PGA avec contrôle de gain automatique et CAN
- Contrôle numérique du niveau de transmission
- Prend en charge 2 branches de transmission indépendantes pour le signal PLC
- Largeur de bande de signal PLC jusqu'à 500 kHz
- Architecture
- Architecture haute performance combinant UCT / CPU, coprocesseurs spécifiques pour le traitement du signal numérique et accélérateurs matériels dédiés pour les tâches PLC à bande étroite communes
- Gestion d'horloge de quartz externe 24 MHz pour horloge système
- Moteur cryptographique et démarrage sécurisé
- Le démarrage sécurisé prend en charge AES-128 CMAC pour l'authentification, AES-128 CBC pour le décryptage
- Contrôle de programmation des fusibles pour le décryptage et l'authentification des clés 128 bits
- Gestion de l'alimentation
- Tension d'alimentation externe 3,3 V pour E/S, numérique et analogique
- Régulateur de tension interne 1,25 V pour le cœur
- Alimentation externe 12 V pour l'amplificateur PLC
- Modes d'alimentation optimisés pour des profils de fonctionnement spécifiques, y compris le mode faible puissance.
- Disponible en boîtier TFBGA-81, 10 mm x 10 mm, pas de 1,0 mm
- Plage de température industrielle (-40 °C à +85 °C)
Kit d’évaluation associé
Microchip Technology Kit d'évaluation PL460-EK
Une carte d'extension Xplained PRO, avec un modem PL460 qui intègre un étage d'amplification du signal PLC.

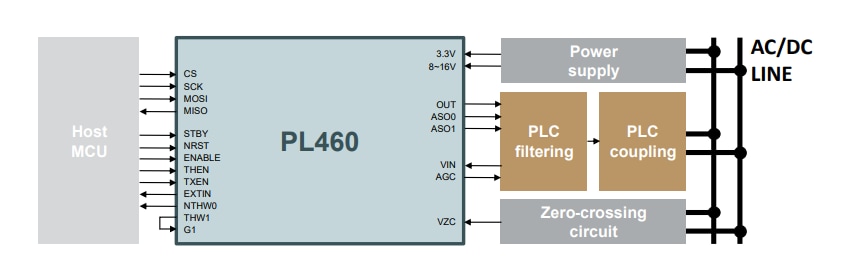

Application standard

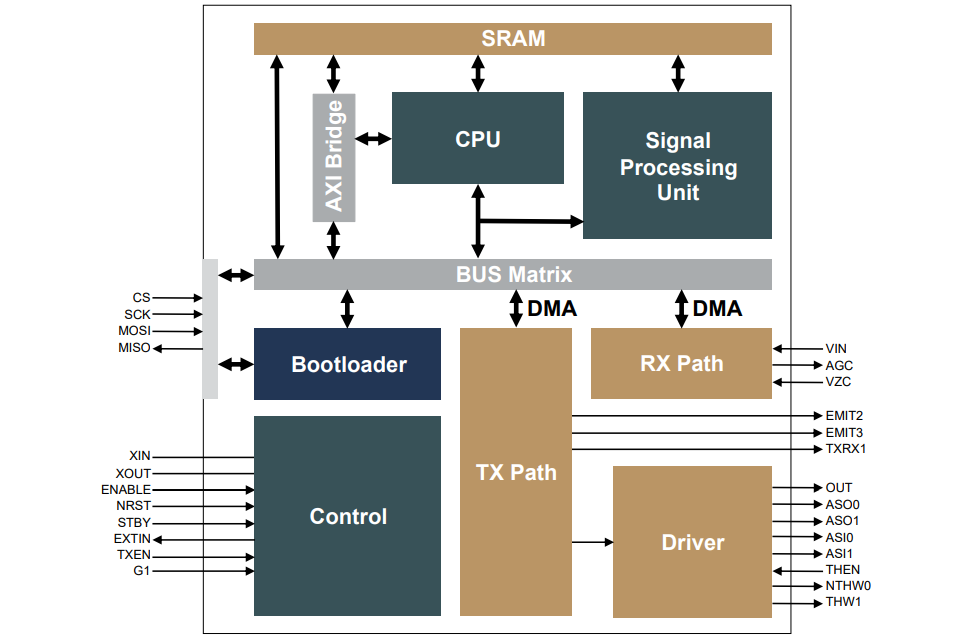

Schéma fonctionnel
