Microchip Technology Amplis op à dérive du zéro MIC333/MIC2333
Les amplis op à dérive du zéro MIC333/MIC2333 de Microchip Technology offrent une correction de ladifférence de tension d'entrée au prix de très faibledécalage et dérive de décalage. Ces amplificateurs sont des dispositifs à faible puissance avec un produit de largeur de bande gain (GBWP) standard de 300 kHz. De plus, ces dispositifs sont stables en gain unitaire, sans bruit 1/ƒ, et possèdent un bon rapport de rejet d'alimentation électrique (PSRR) et un taux de réjection du mode commun (TRMC). Les dispositifs MIC333/MIC2333 de Microchip Technology fonctionnent avec une tension d'alimentation unique aussi basse que +1,8 V schéma 23µA/amplificateur (standard) de courant de repos. Ces amplificateurs opérationnels à dérive du zéro sont conçus à l'aide d'un processus CMOS avancé dans des boîtiers simples (MIC333) et doubles (MIC2333).
Caractéristiques
- Haute précision CC
- Tension résiduelle (± 8 µV max.) (VOS)
- Tension résiduelle de dérive ±0,03 µV/°C (max.) (VOS dérive)
- Gain en boucle ouverte minimum de 120 dB (AOL) à VDD = 5,5 V
- Rapport de rejet d'alimentation électrique minimum de 120 dB à VDD = 5,5 V
- Rapport de rejet en mode commun minimum (CMRR) de 120 dB à VDD = 5,5 V
- Tension de bruit d'entrée standard de 1 µVPP (ENI) de ƒ = 0,1 Hz à 10 Hz
- Faible puissance et tensions d'alimentation
- Courant de repos standard par amplificateur de 23 µA (lQ)
- Plage de tension d'alimentation de +1,8 V à +5,5 V
- Entrée/sortie (E/S) rail à rail
- Produit de largeur de bande gain (GBWP) de 300 kHz (std.)
- Stable gain unitaire
- Plage de température étendue de -40 °C à +125 °C
- Options de boîtier disponibles
- Amplificateur opérationnel unique : MIC333
- Amplificateur opérationnel double : MIC2333
- Emballage
- SC70 5 broches (MIC333 uniquement)
- SOT-23 5 broches (MIC333 uniquement)
- MSOP 8 broches (MIC2333 uniquement)
- Qualifié pour l'automobile (AEC Q100, classe 1)
Applications
- Conditionnement des capteurs
- Électronique portable
- Instrumentation médicale
- Mesure de la température
- Correction de décalage CC
- Électronique automobile
Ressources supplémentaires
- Fiche technique
- Modèles de macro SPICE (Zip)
- Logiciel FilterLab® 2.0 (Téléchargement)
- Note d'application : conception précise de l'ampli op : bruit aléatoire
- Note d'application : topologies de l'amplificateur opérationnel et caractéristiques techniques CC
- Note d'application : caractéristiques techniques et applications de l'amplificateur opérationnel CA
- Note d'application : circuits de conditionnement de capteurs analogiques – Présentation
- Note d'application : conception précise de l'ampli op : erreurs CC

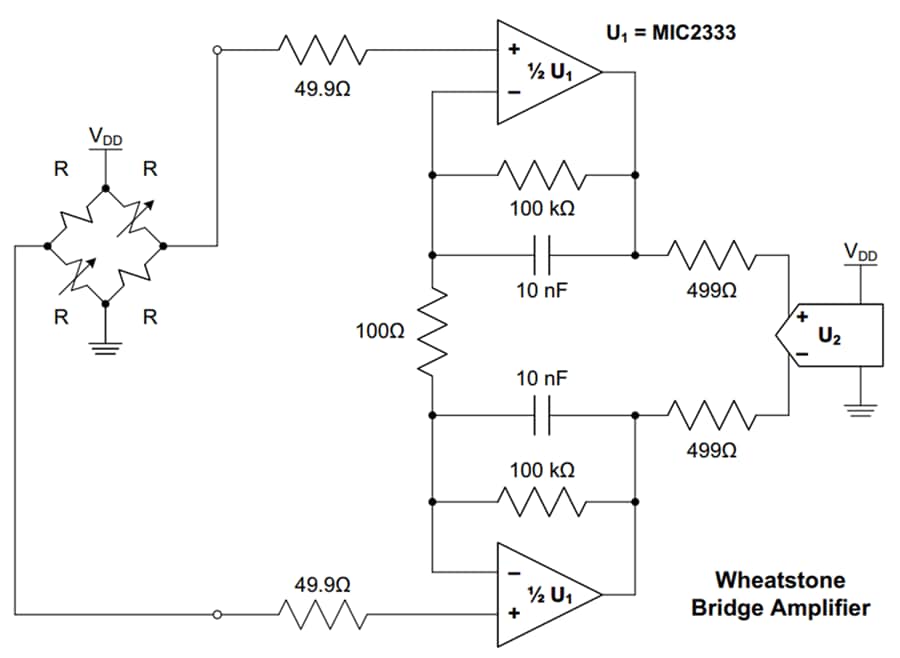

Circuit d'application standard
