Microchip Technology Émetteurs-récepteurs gigabit Ethernet LAN8830 avec RGMII
Les émetteurs-récepteurs gigabit Ethernet LAN8830 avec RGMII de Microchip Technology sont des émetteurs-récepteurs Ethernet triple vitesse intégrés (10Base-T/100Base-TX/1000Base-T) conçus pour la transmission et la réception de données sur les câbles standard CAT-5, CAT-5e et CAT6 à paires torsadées non blindées (UTP). Le LAN8830 dispose d'une RGMII (interface indépendante du support Gigabit réduite) pour connecter des commutateurs Ethernet, des microcontrôleurs ou des microprocesseurs. De plus, un contrôleur d'accès au support (MAC) Ethernet intégré fournissant l'interface RGMIII pour le transfert de données à 1 000 Mb/s ou 10/100 Mb/s.
Les émetteurs-récepteurs LAN8830 de Microchip réduisent le coût de la carte et simplifient la disposition de la carte en utilisant des résistances de terminaison sur puce pour les quatre paires différentielles. De plus, le LAN8830 intègre un contrôleur LDO pour piloter un MOSFET économique alimentant le cœur 1,2 V.
Les dispositifs offrent des fonctions de diagnostic pour mettre en œuvre la mise en service et le débogage du système lors des tests de production et du déploiement du produit. La prise en charge de l'arbre NAND paramétrique permet la détection des défauts entre les E/S LAN8830 et la carte. Le diagnostic de câble basé sur TDR LinkMD® identifie les câbles en cuivre défectueux. Les fonctions de boucle de retour à distance et locales vérifient les chemins de données analogiques et numériques.
Le LAN8830 est conçu dans un boîtier QFN 48 broches conforme à la directive RoHS.
Caractéristiques
- Émetteur-récepteur Ethernet 10/100/1 000 Mb/s à puce unique adapté aux applications IEEE 802.3
- RGMII avec E/S tolérantes 3,3 V/2,5 V/1,8 V
- Le minutage RGMII prend en charge le délai sur puce selon RGMII version 2.0, avec des options de programmation pour le délai externe et faisant des ajustements/corrections aux chemins de synchronisation TX et RX
- Auto-négociation pour sélectionner automatiquement la vitesse de liaison la plus élevée (10/100/1 000 Mb/s) et duplex (semi/intégral)
- Résistances de terminaison sur puce pour les paires différentielles
- Contrôleur LDO sur puce pour prendre en charge un fonctionnement à alimentation unique de 3,3 V – ne nécessite qu'un seul FET externe pour générer 1,1 V pour le cœur
- Prise en charge de Jumbo frame jusqu'à 16 Ko
- Sortie horloge de référence 125 MHz
- Mode de mise hors tension par détection d'énergie pour une consommation d'énergie réduite lorsque le câble n'est pas connecté
- Prise en charge Ethernet économe en énergie (EEE) avec mode inactif à faible puissance (LPI) et arrêt d'horloge pour 100BASE-TX/1000BASE-T et réduction d'amplitude de transmission avec l'option 10BASE-Te
- Prise en charge de Wake-On-LAN (WOL) avec une détection de paquet personnalisée robuste
- Indication de qualité du signal
- Sorties LED programmables pour la liaison, l'activité et la vitesse
- Diagnostic de câble basé sur TDR LinkMD® pour identifier les câbles en cuivre défectueux
- Prise en charge d'arbre NAND paramétrique pour détecter les défauts entre les E/S sur puce et la carte
- Modes de boucle de retour pour les diagnostics
- Croisement MDI/MDI-X automatique pour détecter et corriger l'échange de paires à toutes les vitesses d'exploitation
- Détection et correction automatiques des échanges de paire, déviation de paire et polarité de paire
- Interface de gestion MDC/MDIO pour la configuration du registre PHY
- Option de broche d'interruption
- Modes de mise hors tension et d'économie d'énergie
- Tensions de fonctionnement
- Cœur 1,1 V (FET ou régulateur externe) (VDD, VDDAL, VDDAL_PLL)
- E/S 3,3 V, 2,5 V ou 1,8 V VDD (VDDIO)
- Émetteur-récepteur 3,3 V ou 2,5 V (VDDAH)
- Disponible en plages de température commerciale (de 0 °C à +70 °C) et industrielle étendue (de -40 °C à + 105 °C)
- Boîtier VQFN 48 broches (7 mm × 7 mm)
Applications
- Contrôle industriel
- Imprimante laser/réseau
- Stockage relié au réseau (NAS)
- Serveur réseau
- LAN Gigabit sur carte mère (GLOM)
- Passerelle large bande
- Routeur Gigabit SOHO/SMB
- IPTV
- Décodeur IP
- Consoles de jeux
- Centre multimédia « Triple Play » (données, voix, vidéo)

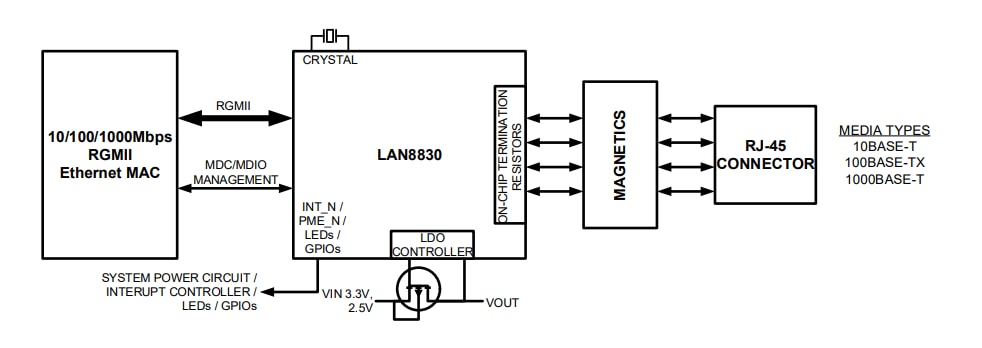

SCHÉMA DE PRINCIPE DU SYSTÈME
