Microchip Technology Pilotes push-pull à 16 canaux HV53011
Les pilotes Pilotes push-pull à 16 canaux HV53011 de Microchip Technology offrent une solution de pilote à haute tension pour les applications tactiles de surface. Le HV53011 dispose de 16 pilotes push-pull capables d'une excursion de sortie de ±135 V avec la fonction retour à zéro (RTZ) et chaque pilote est capable de fournir et de dissiper au moins 24 mA. Chaque sortie à haute tension est capable de piloter une charge capacitive jusqu'à 250 pF. De plus, une fonction de capteur de courant global est intégrée au HV53011 pour surveiller les courants de charge et de décharge.
Les pilotes push-pull à 16 canaux HV53011 de Microchip utilisent une interface SPI pour communiquer entre le microcontrôleur/processeur et les pilotes à haute tension. L'interface fournit des signaux E/S logiques de 3,3 V jusqu'à des vitesses d'horloge de 32 MHz. Cinq signaux de contrôle de verrouillage numérique gèrent le flux de données et le modèle de déclenchement tout en établissant la sortie dans l'un des quatre états possibles : VPP, VNN, 0 V ou haute impédance.
Le HV53011 dispose d'une séquence d'allumage et d'arrêt précise nécessitant quatre rails d'alimentation haute tension, VPP, VPF, VNN, VNF et trois rails d'alimentation basse tension, VCC, VSS et VLL. Le CI pilote HV53001 compagnon intégré dispose de circuits de commande de séquence marche/arrêt intégrés pour maintenir les commandes correctes.
Le pilote comprend une fonction d'arrêt pour désactiver et le configurer pour consommer une puissance minimale lorsque le pilote n'est pas utilisé.
Le HV53011 est logé dans un boîtier TFBGA à 59 billes de 8 mm x 8 mm. Toutes les E/S à haute tension sont affectées pour disposer d'un dégagement suffisant à des fins de sécurité.
Caractéristiques
- Sortie push-pull à 16 canaux
- Fonction de retour à zéro (RTZ) et haute impédance (Hi-Z)
- Tension de sortie jusqu'à ±135 V
- Courant de sortie source-dissipateur de 24 mA minimum
- Charge de sortie maximale de 250 pF
- Sortie de capteur de courant
- Interface SPI avec quadruple verrouillage 2 bits par architecture de canal
- Fonction de réinitialisation à la mise sous tension
- Fonction d'arrêt
- Boîtier TFBGA 59 billes 8 mm x 8 mm
Applications
- Application tactile de surface
- Pilote MEMS
- Pilote piézoélectrique
Produits associés
Microchip Technology Pilotes push-pull à 16 canaux HV53001
Une solution de pilote intégrée pour diverses applications, composée de trois blocs fonctionnels principaux.

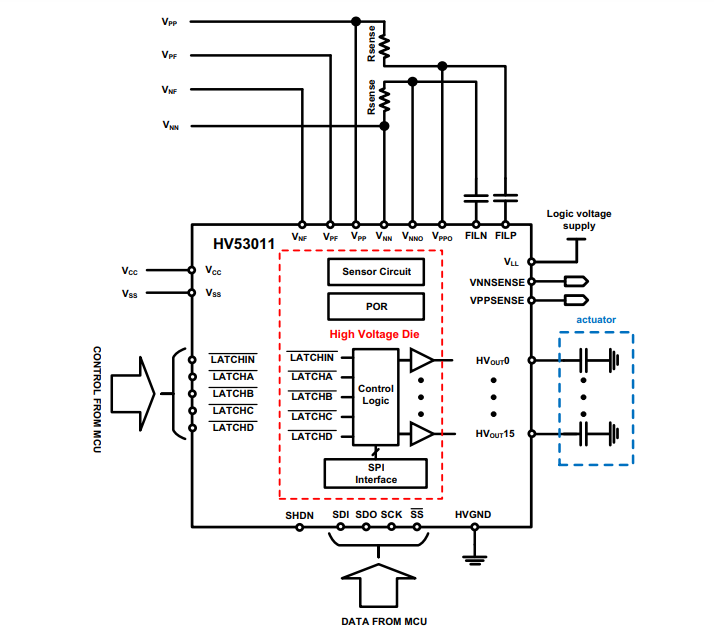

Schéma d'application standard
Schéma fonctionnel
