Microchip Technology Carte d'évaluation EV83F07A
La carte d'évaluation EV83F07A de Microchip Technology est une carte à deux couches conçue pour faire la démonstration des capacités d'entraînement du pilote de grille pour moteur BLDC triphasé MCP8027. Cette carte fournit un convertisseur Buck, des amplificateurs opérationnels de détection de courant, des LDO de 5 V et 12 V, des convertisseurs de tension de haut à bas niveau et des entrées de capteur à effet Hall. La carte EV83F07A est constituée de six LED embarquées pour signaler la présence de modulation de largeur d’impulsion (MLI) et d’une LED pour l’indication d’état de défaillance. Cette carte d’évaluation peut piloter un moteur BLDC avec une tension d’alimentation jusqu'à 28 V et un courant moteur pouvant atteindre 20 ARMS.
La carte EV83F07A dispose d’un commutateur de contact momentané marche/arrêt (MARCHE), d’un interrupteur de contact momentané de rechange programmable par l’utilisateur (PB1), d’un commutateur de contact momentané de réinitialisation (RST) et d’un potentiomètre de contrôle de vitesse. Cette carte offre des protections contre les sous-tensions (UVLO) et les surtensions (OVLO). La carte EV83F07A est utilisée dans la commande de moteur synchrone à aimants permanents (PMSM), les avions de loisirs et les moteurs de ventilation.
Caractéristiques
- Courant de commande de grille maximal de 500 mA pour les MOSFET externes à canal N
- Pilote un moteur BLDC jusqu’à 20 ARMS
- Régulateur Buck 750 mW avec tension de sortie programmable par résistance
- Un interrupteur de contact instantané marche/arrêt (marche)
- Interrupteur de contact momentané de réinitialisation (RST)
- Interrupteur de contact momentané de rechange programmable par l’utilisateur (PB1)
- Indicateurs LED de signal PWM
- Indicateurs LED de signaux d'erreur
- Protection externe programmable contre les surintensités du MOSFET
- Potentiomètre de contrôle de la vitesse
- Protection programmable contre les temps mort PWM
- Bornier pour capteurs à effet Hall 3,3 V et 5 V
- Protections contre les surtensions (OVLO) et les sous-tensions (UVLO)
- Plage de tension de fonctionnement de l'entrée de 6 V à 28 V
- Temps de suppression PWM programmable pour les pointes de commutation de courant
Applications
- Moteurs industriels à carburant, à eau et de ventilation
- Contrôle des moteurs synchrones à aimant permanent (PMSM)
- Appareils ménagers
- Aéronefs, bateaux et véhicules de loisir

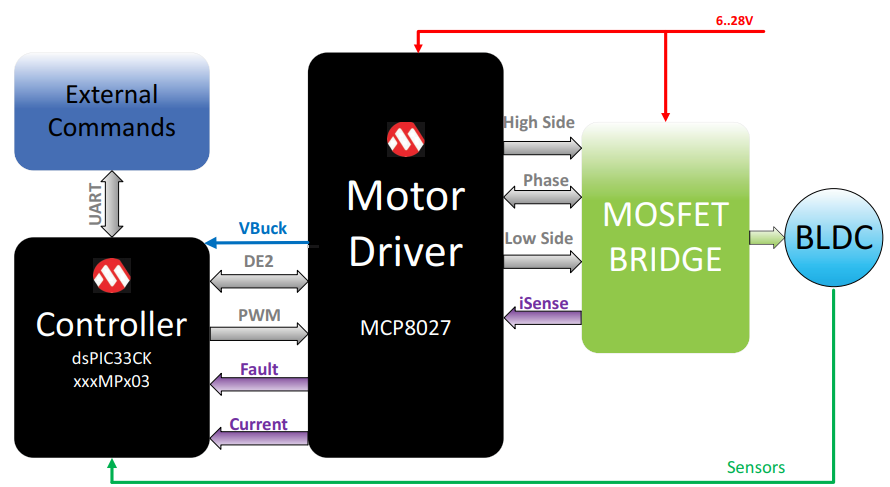

Schéma fonctionnel
Pilotes associés
Microchip Technology Pilotes de grille pour moteurs à courant continu sans balais triphasés MCP8027
Intégrez deux régulateurs LDO, un régulateur de tension Buck et des comparateurs de surveillance de la puissance.
