Microchip Technology Carte d'évaluation MCP1781 (EV78D55A)

La Carte d'évaluation (EV78D55A)MCP1781 de Microchip Technology a été développée pour présenter les performances du dispositif MCP1781 sur de larges plages de tensions d'entrée et de courant de charge. Cette carte présente les options de 3,3 et 5 V de tension de sortie de MCP1781 et l'accès est donné aux broches d'entrée et de sortie, SHDN, PWG et de mise à la terre. Le MCP1781 s'active lorsque la tension d'entrée atteint 2,75 V et que la tension sur la broche SHDN dépasse 1,13 V. Le dispositif peut être désactivé par application d'une tension SHDN inférieure à 0,79 V.

L'utilisateur peut expérimenter différents types et valeurs de condensateurs en remplaçant ceux existants. La Carte d'évaluation (EV78D55A) du MCP1781 de Microchip Technology existe dans les deux types de boîtier du MCP1781, ce qui permet de tester la dissipation d'énergie pour chaque type.

Caractéristiques

  • Capacité de courant de sortie de 200 mA (std.)
  • Homologation automobile AEC-Q100 (Classe 0, capacité PHPP)
  • Plage de tension d'entrée de 4,3 à 55 V, avec un verrouillage desous-tension (UVLO) de 2,75 V (std.)
  • Plage de température de fonctionnement de -40 à +150 °C
  • Tensions régulées standard (VR) de sortie de 3,3 et 5,0 V, avec une tolérance de ±2,0 % sur la température
  • Plage réglable de tensions de sortie de 1,3 à 5 V
  • Broche Power Good à drain ouvert de sortie LDO
  • Courant d'alimentation quiescent de 34 µA (std.)
  • Courant d'alimentation quiescent de 3,5 µA (std.) en mode arrêt
  • Protection contre le repli du courant de court-circuit
  • Protection contre coupure thermique à +164 °C
  • Stable avec un condensateur céramique de sortie de 3,3 µF

Applications

  • Électronique automobile
    • Modules de contrôle de carrosseries
    • Groupes d’instruments
    • Systèmes d’info-divertissement
    • Applications de batteries à activation permanente (modules de portes, entrée sans clé à distance et dispositif antidémarrage)
  • Blocs de batteries à haute tension pour outils électriques, mobilité électrique pour des blocs de batteries jusqu'à 10S

Contenu du kit

  • PCB de carte d'évaluation (EV78D55A) de MCP1781
  • Fiche d'information importante

Ressources supplémentaires

Configuration de carte

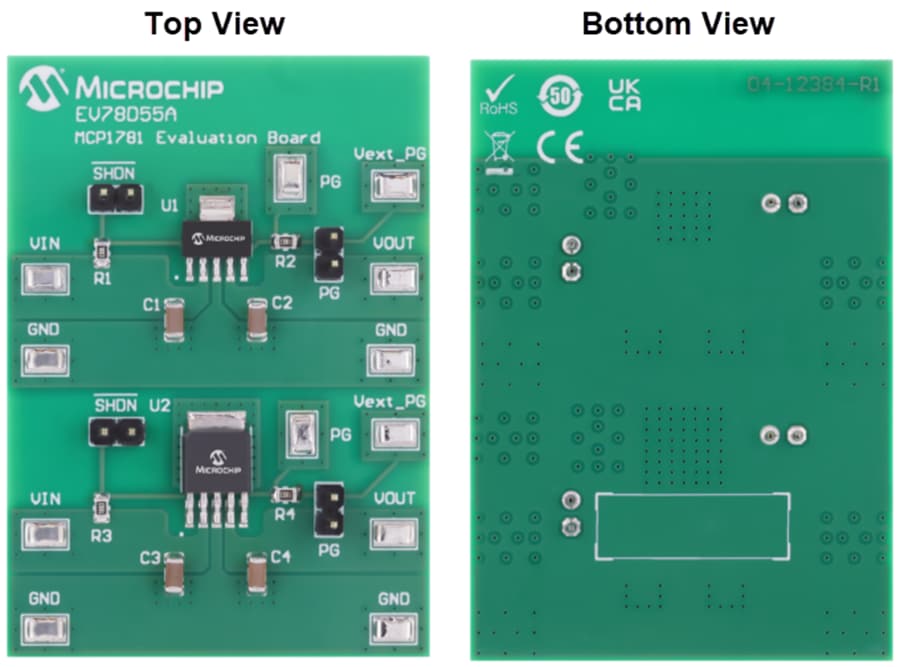

Plan mécanique - Microchip Technology Carte d'évaluation MCP1781 (EV78D55A)
