Microchip Technology Carte d'évaluation MIC21LV32 EV71S00A
La carte d'évaluation MIC21LV32 EV71S00A de Microchip Technology facilite une évaluation approfondie des caractéristiques et des performances des capacités MIC21LV32. Le MIC21LV32 est un contrôleur Buck synchrone biphasé à temps constant disposant d'une architecture unique de contrôle adaptatif en temps réel avec des caractéristiques empilables jusqu'à huit phases.
La carte d'évaluation MIC21LV32 EV71S00A de Microchip est basée sur une topologie buck et fournit une tension de sortie réglable entre 0,6 V et 28 V, avec un courant maximal de 80 A lorsqu'elle est fournie avec une tension d'entrée de 4,5 V à 36 V. Néanmoins, la carte est réglée et optimisée pour une entrée de 12 V (±20 %) et une sortie de 0,82 V/80 A.
Caractéristiques
- Plage de tension d'entrée de 4,5 V à 36 V
- Sortie réglable de 0,6 V à 28 V
- Contrôle adaptatif à temps constant
- Fonctionnement Delta-V élevé
- Stable avec Any Capacitor™
- Référence interne de 0,6 V avec une précision de ±1 %
- Fonctionne en CCM, empilable pour un fonctionnement multiphasé jusqu'à huit phases
- Injection d'ondulation à partir du troisième nœud qui permet des cycles de service supérieurs à 50 %
- Charge hyperlégère et délestage de phase
- Délestage automatique de phase avec seuils paramétrables par l'utilisateur ou délestage de phase contrôlé en externe pour l'esclave
- Équilibrage précis du courant entre les phases
- Échelonnement précis entre les phases qui sont toujours hors phase de 180°
- Fréquence de commutation de 100 kHz à 800 kHz par phase
- LDO interne haute tension 5 V pour un fonctionnement à alimentation unique
- LDO secondaire pour améliorer l'efficacité du système
- Prend en charge du démarrage jusqu'à la sortie de pré-polarisation
- Amplificateur de détection à distance pour une régulation de sortie étroite
- Prend en charge le positionnement adaptatif de la tension (AVP) ou la chute
- Fonction d'activation de précision pour faible courant de veille
- Démarrage progressif programmable externe pour réduire le courant d'appel
- Limite de courant programmable et protection contre les courts-circuits en hoquet
Contenu du kit
- Carte d'évaluation MIC21LV32
- Fiche d'information importante
- Déclaration RoHS pour la Chine
Produits associés
Microchip Technology Contrôleurs PWM COT avancés MIC21LV32 et MIC21LV33
Fournissent une architecture adaptative unique Hyper Speed Control® qui prend en charge une réponse transitoire ultrarapide.
Ressources supplémentaires

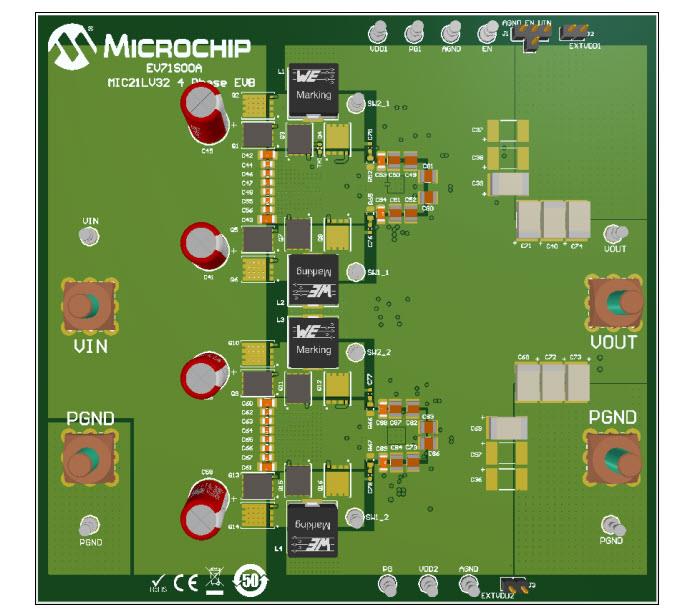

Vue avant
