Microchip Technology Cartes d’évaluation USB Type-C™ EQCO5X31
Les cartes d'évaluation EQCO5X31 USB Type-C ™ de Microchip Technology constituent une solution pour étendre la longueur des câbles USB3 Type-C. Les cartes EQCO5X31 de Microchip Technology utilisent une extension EV40G35A de Type C conçue pour le côté hôte et le côté dispositif. Les cartes utilisent également un répéteur EV23B43A Type-C facilitant le couplage et l’extension de deux câbles. Ces cartes redéfinissent les possibilités de connectivité USB.
Le prolongateur de câble USB 3.2 Gen 1 EV40G35A est une carte qui intègre le CI EQCO5X31 dans une petite clé USB qui peut être connectée à l’hôte et aux extrémités du dispositif. La carte d’extension EV40G35A peut prendre en charge un câble USB 3.2 Type-C passif d'une longueur allant jusqu’à 8 m ou 10 m.
Le répéteur de câble USB 3.2 Gen 1 EV23B43A est une carte qui intègre le CI EQCO5X31 dans une petite clé USB qui peut être utilisée pour connecter et répéter deux segments de câble. La carte EV23B43A peut connecter et répéter deux segments de câble USB 3.2 Type-C passifs 6 m à 8 m. Plusieurs répéteurs peuvent être utilisés pour s’étendre à des longueurs encore plus longues.
Caractéristiques
- Cartes de répéteur et d’extension USB 3.2 Type-C utilisant l'EQCO5X31 de Microchip
- EV40G35A - Prolonge la longueur de câble USB 3.2 Gen 1
- EV23B43A - Utilisé pour connecter et répéter deux segments de câble USB 3.2 Gen 1 sur des longueurs plus longues
- Égalise, réactive et réactive l’USB 3.2 Gen 1 (5 Gbps) dans les deux sens
- Prend en charge la réversibilité Type-C et la plage complète de tension VBUS
- Transparent pour les négociations sur l’alimentation PD de Type C
Produits associés
Microchip Technology Horloge/réadaptateur USB 3.2 EQCO5X31
Intègre les technologies EYopen ™ et MarginLink ™ pour des performances et une fiabilité accrues.
Carte d’extension EV40G35A - Disposition

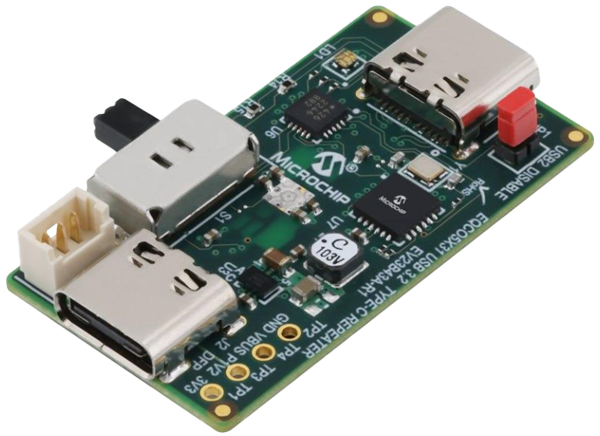

Carte répéteur EV23B43A - Disposition

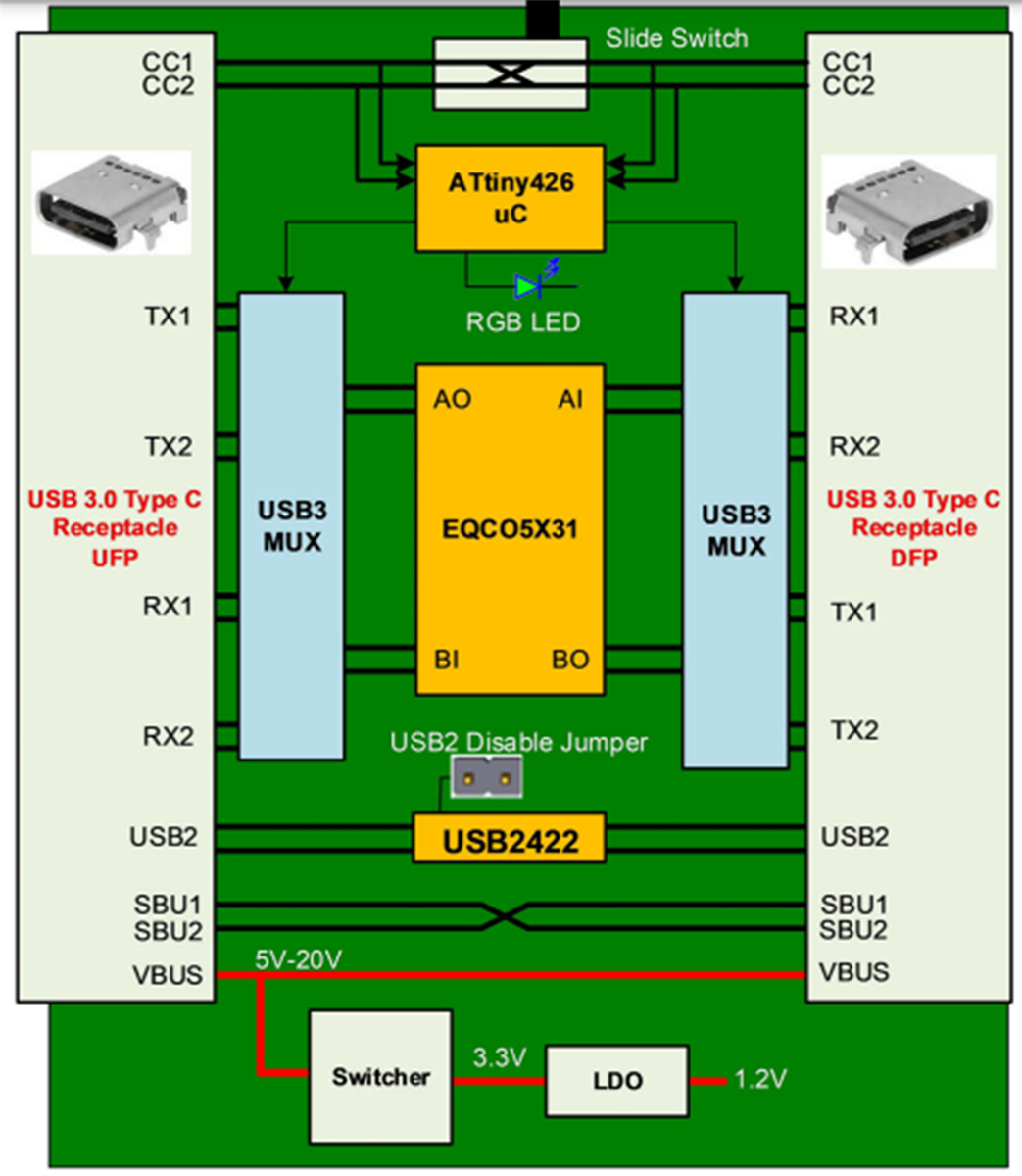

Schéma fonctionnel
