Microchip Technology Microcontrôleurs AVR16EA28/32/48 AVR® EA
Les microcontrôleurs EA AVR16EA28/32/48 AVR® de Microchip Technology mettent en œuvre le CPU AVR avec un multiplicateur matériel fonctionnant à des fréquences d’horloge pouvant atteindre 20 MHz. La famille AVR EA facilite une architecture flexible et à faible consommation, notamment un système d’événements, des sous-systèmes analogiques précis et des périphériques numériques avancés. Les microcontrôleurs (MCU) fournissent 16 ko de flash, 2 ko de SRAM et 512 octets d’EEPROM. Les microcontrôleurs (MCU) AVR16EA28/32/48 AVR EA de Microchip sont logés dans des boîtiers à 28, 32 et 48 pins.
Caractéristiques
- CPU AVR®
- Fonctionnement jusqu'à 20 MHz
- Accès au registre d'E/S à cycle unique
- Contrôleur d'interruption à 2 niveaux
- Multiplicateur matériel à 2 cycles
- Plage de tension d'alimentation de 1,8 V à 5,5 V
- Mémoires
- Mémoire flash intégrée programmable de 16 ko avec un véritable fonctionnement en lecture/écriture
- SRAM de 2 Ko
- 512 EEprom
- 64 octets de ligne utilisateur dans une mémoire non volatile qui peut conserver les données pendant l'effacement de la puce et être programmé pendant que le dispositif est verrouillé
- Endurance d'écriture/effacement
- Mémoire flash à 10 000 cycles
- EEPROM à 100 000 cycles
- Conservation des données : 40 ans à 55 °C
- Système
- Circuit de réinitialisation à la mise sous tension (POR) sur puce
- Détecteur de baisse de tension (BOD) avec niveaux programmables par l'utilisateur
- Moniteur de niveau de tension (VLM) avec interruption à un niveau programmable au-dessus du niveau de BOD
- Détection de défaillance d'horloge (CFD)
- Options d'horloge
- Oscillateur interne de haute précision avec fréquence sélectionnable jusqu'à 20 MHz (OSCHF)
- Réglage automatique pour une précision améliorée de l'oscillateur interne
- Oscillateur interne à ultra-faible puissance 32,768 kHz (OSC32K)
- Oscillateur à quartz externe 32,768 kHz (XOSC32K)
- Entrée d'horloge externe
- Oscillateur à quartz haute fréquence externe avec détection de défaillance d'horloge (XOSCHF)
- Interface unifiée de programmation et de débogage (UPDI) à broche unique
- Trois modes de veille
- Inactif avec tous les périphériques en fonctionnement pour réveil immédiat
- Veille avec fonctionnement configurable des périphériques sélectionnés
- Mise hors tension avec conservation complète des données
- Plages de température
- Environnement industriel de -40 °C à +85 °C
- Environnement étendu de -40 °C à +125 °C
- Périphériques
- 2 minuteurs/compteurs 16 bits de type A (TCA) avec 3 canaux de comparaison pour la MLI et génération de forme d'onde
- 4 minuteurs/compteurs 16 bits de type B (TCB) avec capture d’entrée pour la capture et les mesures du signal
- Un compteur en temps réel (RTC) 16 bits fonctionnant à partir d'un quartz externe ou d'un oscillateur
- Trois USART avec générateur de débit fractionnaire en bauds, auto-bauds et détection de début de trame
- Une interface périphérique série (SPI) hôte/client
- Une interface à 2 fils (TWI) avec correspondance d'adresse double
- Fonctionnement indépendant de l’hôte et du client (mode double)
- Compatible Philips I2C
- Mode Standard (Sm, 100 kHz)
- Mode rapide (Fm, 400 kHz)
- Mode rapide Plus (Fm+, 1 MHz)
- Système d'événement pour la signalisation inter-périphérique prévisible et indépendante de l'UCT/CPU
- Logique personnalisée configurable (CCL) avec jusqu'à 4 tables de recherche programmables (LUT)
- 1 convertisseur analogique-numérique (CAN) différentiel 12 bits, 375ksps qui comprend un amplificateur de gain programmable (PGA), un gain de 1 à 16 fois sur le signal d’entrée
- Un convertisseur numérique-analogique (CNA) 10 bits
- Deux comparateurs analogiques (AC) avec fonctions de comparaison de fenêtre
- Références de tension multiples (VREF)
- 1,024 V
- 2,048 V
- 2,500 V
- 4,096 V
- VREFA
- VDD
- Analyse de mémoire de programme flash de contrôle de redondance cyclique (CRC) automatisé
- Minuterie de surveillance (WDT) avec mode fenêtré et un oscillateur séparé sur puce
- Interruption externe sur toutes les broches à usage général
- Boîtiers et E/S
- 24 à 42 broches E/S programmables
- VQFN, SPDIP et SSOP 4 mm x 4 mm à 28 broches
- VQFN 32 broches 5 mm x 5 mm et TQFP 7 mm x 7 mm
- VQFN 6 mm x 6 mm et TQFP 7 mm x 7 mm à 48 broches
Applications
- Industriel
- Grand public
- Électroménager
- Systèmes de contrôle en boucle fermée
- Automobile
- IdO
- Nœuds de capteurs
- Surveillance de sécurité secondaire
Présentation de la famille AVR® EA
Produits associés
Microchip Technology Microcontrôleurs (MCU) de la famille EA AVR®
Les dispositifs utilisent le CPU AVR® avec multiplicateur matériel fonctionnant à des fréquences d’horloge pouvant atteindre 20 MHz.
Microchip Technology Microcontrôleurs AVR32EA28/32/48
Offrent 32 KB de mémoire Flash, 4 KB de SRAM et 512 octets d’EEprom dans des boîtiers à 28, 32 et 48 broches.
Microchip Technology Microcontrôleurs AVR64EA28/32/48 AVR® EA
Fournissent 64 Ko de Flash, 6 Ko de SRAM et 512 octets d'EEPROM dans des boîtiers à 28, 32 et 48 broches.

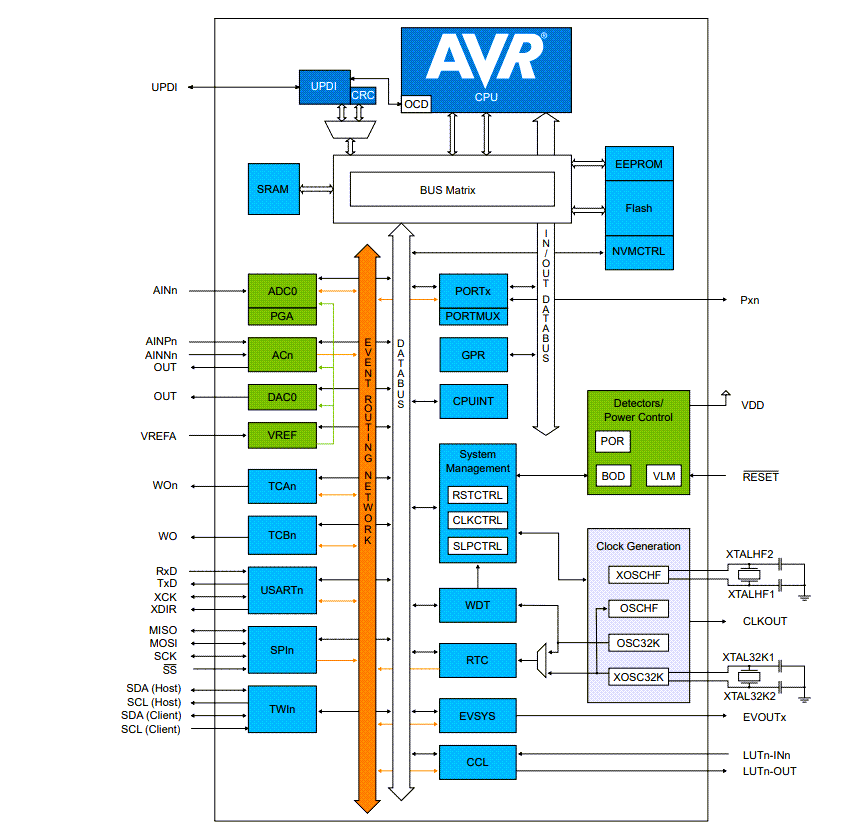

Schéma fonctionnel
